Модели 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)

1.	Хоризонтално регулиране: a. Вижте Figure 1. Разхлабете винта за хоризонтално регулиране (3). b. Завъртете фара надясно или наляво според необходимостта, за да насочите светлинния лъч право напред. c. Затегнете винта за хоризонтално регулиране до: Въртящ момент: 40,7–47,5 N·m (30–35 ft-lbs) Хоризонтално регулиране на фара: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)
2.	Вертикално регулиране: a. Разхлабете гайката (1) за болта за вертикално регулиране. b. Наклонете фара нагоре или надолу, за да го насочите към хоризонталната линия на стената. c. Затегнете гайката на фара. Въртящ момент: 40,7–47,5 N·m (30–35 ft-lbs) Вертикално регулиране на фара: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)

1	Гайка
2	Болт за вертикално регулиране
3	Винт за хоризонтално регулиране

Фигура 1. Регулиране на фар: 1200 Custom (XL1200C), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS)

Модели SuperLow (XL883L) Iron 883 (XL883N) SuperLow 1200T (XL1200T)

1.	Вижте Figure 2. Отстранете затварящата тапа (1) на скобата на фара (2).
2.	Разхлабете притискащата гайка на фара (3).
3.	Наклонете фара нагоре или надолу, за да го насочите към хоризонталната линия. В същото време го завъртете надясно или наляво, за да насочите лъча право напред.
4.	След като светлината бъде разположена правилно, затегнете притискащата гайка на фара. Въртящ момент: 13,6–27,1 N·m (120–240 in-lbs) Притискаща гайка на фара: SuperLow (XL883L), Iron 883 (XL883N), SuperLow 1200T (XL1200T)
5.	Поставете затварящата тапа.

Фигура 2. Регулиране на фар: SuperLow (XL883L), Iron 883 (XL883N), SuperLow 1200T (XL1200T)

Iron 1200 (XL1200NS)

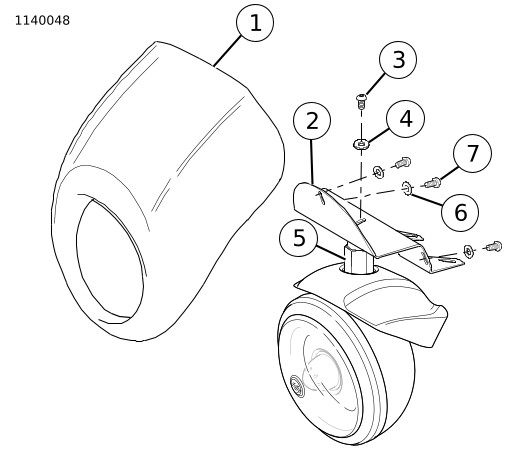

1.	Вижте Figure 3. Отстранете винтовете (7) и шайбите (6) на козирката.
2.	Отстранете козирката на фара (1) от скобата й (2).
3.	Отстранете винта (3) и шайбата (4).
4.	Разхлабете притискащата гайка на фара (5).
5.	Наклонете фара нагоре или надолу, за да го насочите към хоризонталната линия. В същото време го завъртете надясно или наляво, за да насочите лъча право напред.
6.	След като светлината бъде разположена правилно, затегнете притискащата гайка на фара. Въртящ момент: 13,6–27,1 N·m (120–240 in-lbs) Притискаща гайка на фара: Iron 1200 (XL1200NS)
7.	Поставете шайбата (4) и винта (3). Затегнете. Въртящ момент: 4,5 N·m (40 in-lbs) Винт на фара
8.	Поставете козирката на фара. a. Центрирайте козирката на скобата. b. Поставете шайбите (6) и винтовете (7). Затегнете. Въртящ момент: 4,5 N·m (40 in-lbs) Винтове на козирката

Фигура 3. Регулиране на фар: Iron 1200 (XL1200NS)
