WARNUNG
Die automatische Tageslicht-Scheinwerferfunktion verbessert die Sichtbarkeit des Fahrzeugs für andere Verkehrsteilnehmer. Sicherstellen, dass der Scheinwerfer jederzeit eingeschaltet ist. Für andere Verkehrsteilnehmer schlecht sichtbare Fahrzeuge können zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00030b)
Siehe Abschnitt IHRE BEDIENUNGSANLEITUNG. Alle Schlüsselnummern im entsprechenden Feld vorne im vorliegenden Handbuch eintragen.
Siehe Abbildung 1. Der Zünd-/Scheinwerferschalter steuert die elektrischen Funktionen des Motorrads.
HINWEIS
Das Fahrzeug gegen Diebstahl schützen. Ein nicht abgeschlossenes Motorrad kann zu Diebstahl und/oder zu Sachschäden führen. (00151b)
WARNUNG
Das Fahrzeug nicht mit verriegelten Gabeln betreiben. Durch verriegelte Gabeln wird die Wendefähigkeit des Fahrzeugs eingeschränkt, was zu schweren oder tödlichen Verletzungen führen kann. (00035a)
HINWEIS
Die Schließzylinder dürfen nicht mit Mineralöl oder Graphit geschmiert werden. Das könnte dazu führen, dass die Schlösser nicht funktionieren. (00152a)
HINWEIS
Nicht wahllos Schmiermittelmarken wechseln, da es bei einigen Schmiermitteln bei Vermischung zu chemischen Reaktionen kommt. Die Verwendung von minderwertigen Schmiermitteln kann zu Motorschäden führen. (00184a)
  1. Bei FLHR-Modellen zum Abziehen des Schlüssels aus dem Zündschloss den Schlüssel eindrücken und gegen den Uhrzeigersinn drehen.
  2. Bei FLHT-Modellen zum Abziehen des Schlüssels aus dem Zündschloss den Schlüssel eindrücken und im Uhrzeigersinn drehen.
  3. Anschließend den Schlüssel abziehen.
HINWEIS
Tabelle 1. Zünd-/Scheinwerferschalterpositionen: 2006 Touring-Modelle
MODELL
LAGE
SCHALTERSTELLUNGEN/-FUNKTIONEN
FLHT
FLHTC
FLHTCU
FLTRI
FLHX
Unten an der Instrumententafel
Um den Schalter und die Vorderradgabel zu entsperren, den Schlüssel eindrücken und gegen den Uhrzeigersinn drehen. Der Schalterknopf springt hervor. Zünd-/Scheinwerferschalter kann in der Position ACCESS (Nebenverbraucher) verriegelt werden, die Gabel wird damit jedoch nicht abgeschlossen.
Zum Sperren der Gabel muss sie ganz nach links gedreht werden. Den Zündschalter in die Verriegelungsposition drehen. Den Knopf nach unten halten und dabei den Schlüssel auf LOCK (Verriegeln) drehen. Anschließend den Schlüssel abziehen.
ACCESS/ACCESSORY (Nebenverbraucher) – Nebenverbraucher und Warnblinkanlage können eingeschaltet bleiben. Instrumentenbeleuchtung ist eingeschaltet. Bremsleuchte und Signalhorn können aktiviert werden. Zündschlüssel kann abgezogen werden.
Zündung, Leuchten und Nebenverbraucher funktionieren, wenn sich der Schalter in der Position IGNITION (Zündung) befindet, so wie es in einigen Ländern gesetzlich vorgeschrieben ist.*
FLHR
FLHRC
FLHRS
Auf der Kraftstofftank-Instrumententafel
Der Schalter wird ver- oder entriegelt, indem man die Schalterabdeckung hochhebt, den Schlüssel einsteckt und zum Abschließen gegen den Uhrzeigersinn bzw. zum Aufschließen im Uhrzeigersinn dreht. Der Schlüssel kann in beliebiger Stellung abgezogen werden.
OFF (Aus) – Zündung, Beleuchtung und Nebenverbraucher sind ausgeschaltet.
ACCESS/ACCESSORY – Nebenverbraucher sind eingeschaltet. Warnblinkanlage kann eingeschaltet bleiben. Instrumentenbeleuchtung ist eingeschaltet. Die Bremsleuchte und das Signalhorn können betätigt werden.*
IGNITION – Zündung, Leuchten und Nebenverbraucher sind eingeschaltet.*
* Internationale Modelle verfügen über eine zusätzliche Funktion. Markierungs- und Schlussleuchte sind auch eingeschaltet.

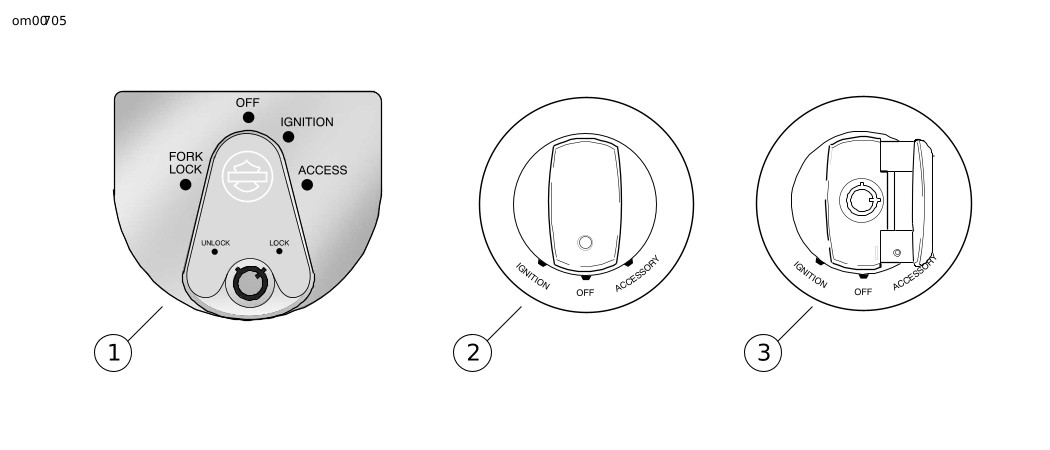

1Alle außer FLHR-Modelle
2Alle FLHR-Modelle (mit geschlossener Abdeckung abgebildet)
3Alle FLHR-Modelle (mit geöffneter Abdeckung abgebildet)
Abbildung 1. Zünd-/Scheinwerferschalter: Touring-Modelle
