Dieser Abschnitt enthält die linke und rechte Seitenansicht des 2006 Touring-Motorrads. In den Abschnitten BEDIENUNGSELEMENTE UND KONTROLLLEUCHTEN und BETRIEB sind Einzelheiten zu den einzelnen Komponenten zu finden.
HINWEIS
Die technischen Daten in diesen Unterlagen stimmen in manchen Absatzgebieten möglicherweise nicht mit den offiziellen Werten überein. Gründe dafür können der Zeitpunkt der Drucklegung dieser Unterlagen, verschiedene Prüfmethoden und/oder unterschiedliche Fahrzeugausführungen sein. Kunden, die die offiziellen technischen Daten für ihr Fahrzeug aufsuchen möchten, sollten in den Zulassungsunterlagen nachsehen und/oder Kontakt mit ihrem Händler bzw. der Vertriebsgesellschaft aufnehmen.
| 1 | Zünd-/Scheinwerferschalter/Gabelschloss |
| 2 | Sicherungen |
| 3 | Hinterrad-Luftfederungsventil |
| 4 | Hinteres Zahnrad und Antrieb |
| 5 | Kupplungsinspektionsdeckel |
| 6 | Primärketteninspektionsdeckel |
| 7 | Motorölfilter |
Abbildung 1. 2006 Ultra Classic Electra Glide (FLHTCU) – linke
Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Vorderradhauptbremszylinder und -behälter |
| 6 | Tachometer und Drehzahlmesser |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |
Abbildung 2. 2006 Ultra Classic Electra Glide (FLHTCU) – rechte
Seitenansicht
| 1 | Zünd-/Scheinwerferschalter/Gabelschloss |
| 2 | Sicherungen |
| 3 | Hinterrad-Luftfederungsventil |
| 4 | Hinteres Zahnrad und Antrieb |
| 5 | Kupplungsinspektionsdeckel |
| 6 | Primärketteninspektionsdeckel |
| 7 | Motorölfilter |

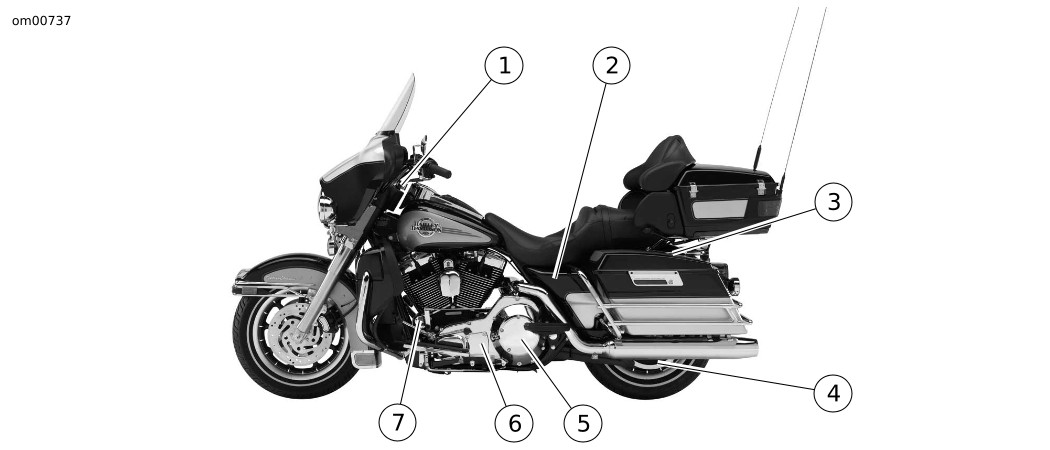

Abbildung 3. 2006 Electra Glide Classic (FLHTC) – linke Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Vorderradhauptbremszylinder und -behälter |
| 6 | Tachometer und Drehzahlmesser |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |

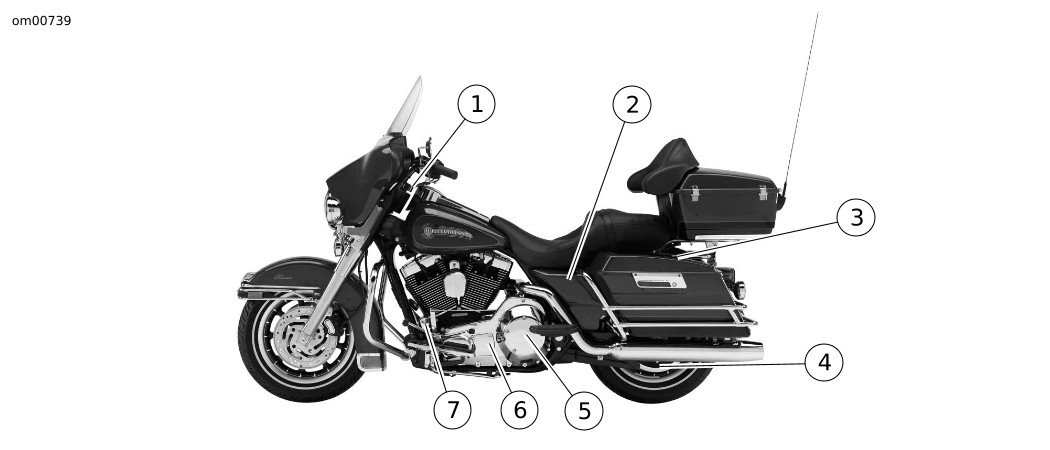

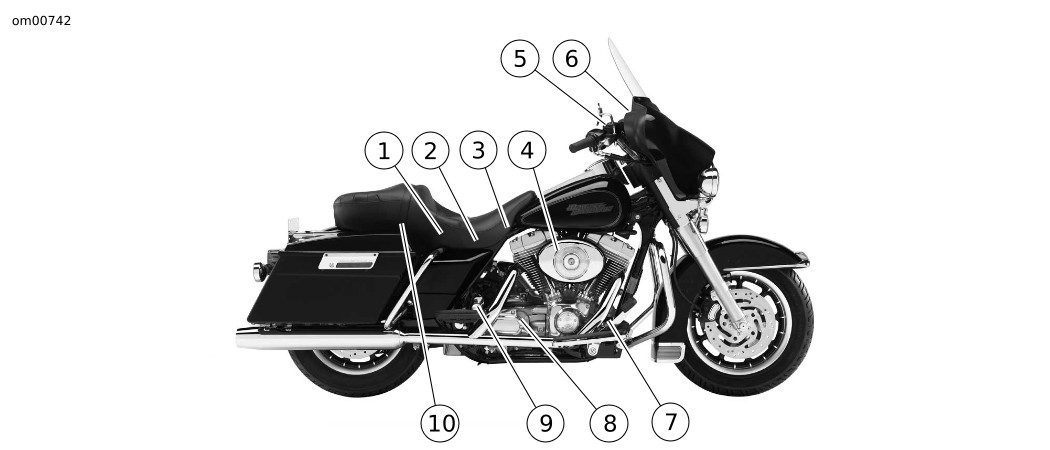

Abbildung 4. 2006 Electra Glide Classic (FLHTC) – rechte Seitenansicht
| 1 | Zünd-/Scheinwerferschalter/Gabelschloss |
| 2 | Sicherungen |
| 3 | Hinterrad-Luftfederungsventil |
| 4 | Hinteres Zahnrad und Antrieb |
| 5 | Kupplungsinspektionsdeckel |
| 6 | Primärketteninspektionsdeckel |
| 7 | Motorölfilter |
Abbildung 5. 2006 Electra Glide Standard (FLHT) – linke Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Vorderradhauptbremszylinder und -behälter |
| 6 | Tachometer und Drehzahlmesser |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |

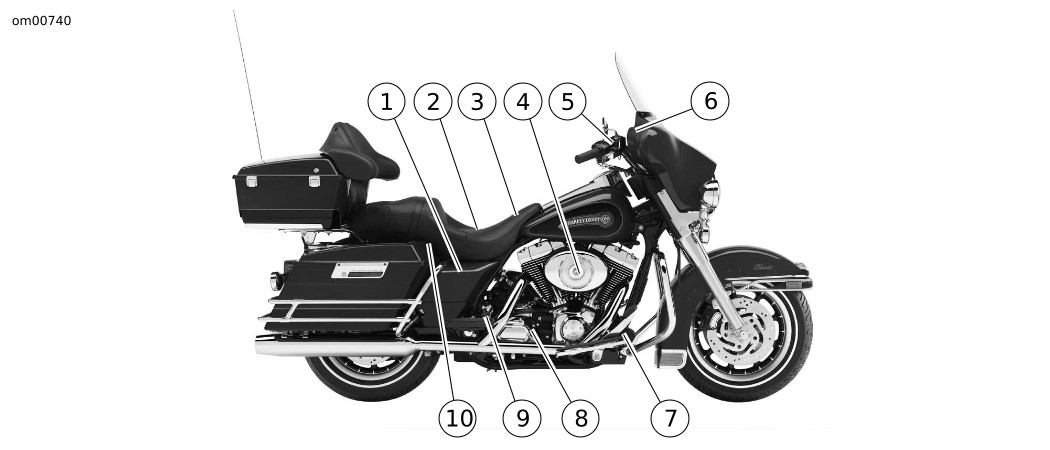

Abbildung 6. 2006 Electra Glide Standard (FLHT) – rechte Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Vorderradhauptbremszylinder und -behälter |
| 6 | Tachometer und Drehzahlmesser |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |

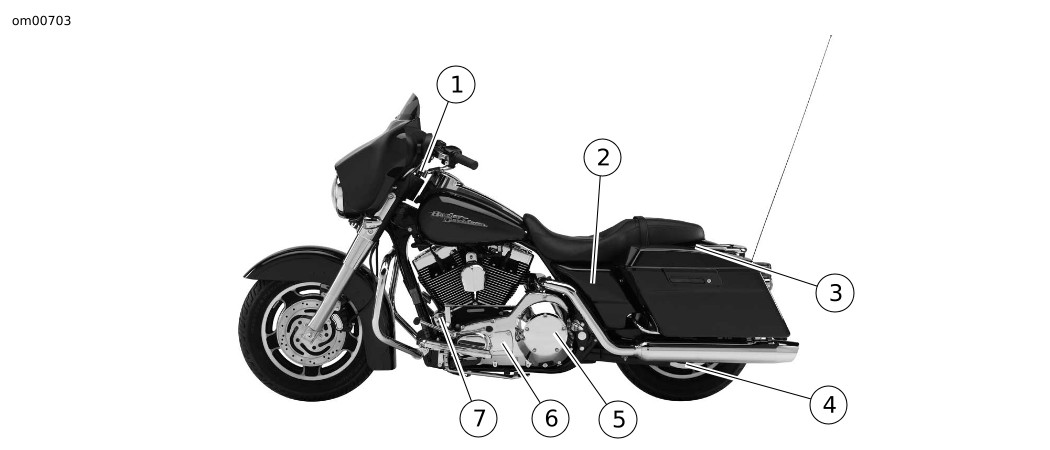

Abbildung 7. 2006 Street Glide (FLHX) – rechte Seitenansicht
| 1 | Zünd-/Scheinwerferschalter/Gabelschloss |
| 2 | Sicherungen |
| 3 | Hinterrad-Luftfederungsventil |
| 4 | Hinteres Zahnrad und Antrieb |
| 5 | Kupplungsinspektionsdeckel |
| 6 | Primärketteninspektionsdeckel |
| 7 | Motorölfilter |

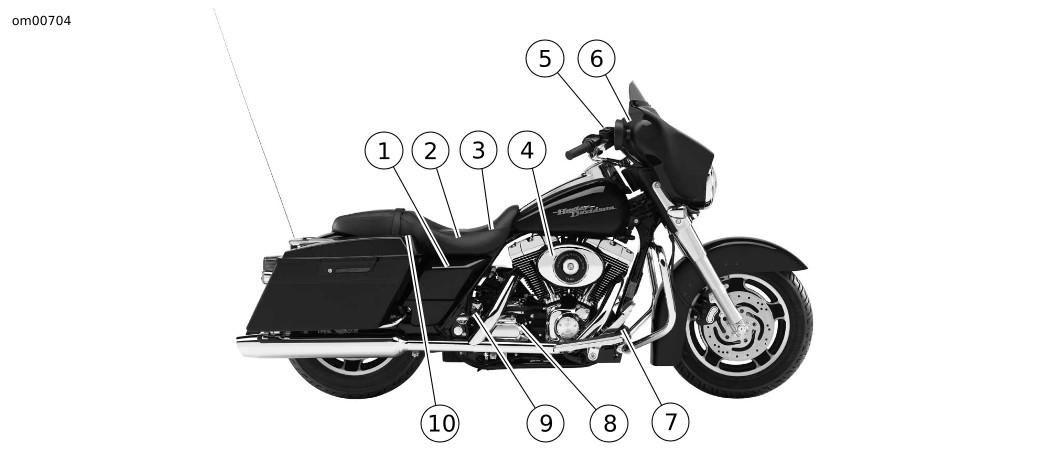

Abbildung 8. 2006 Street Glide (FLHX) – linke Seitenansicht
| 1 | Gabelschloss |
| 2 | Zünd-/Scheinwerferschalter |
| 3 | Sicherungen |
| 4 | Hinterrad-Luftfederungsventil |
| 5 | Hinteres Zahnrad und Antrieb |
| 6 | Kupplungsinspektionsdeckel |
| 7 | Primärketteninspektionsdeckel |
| 8 | Motorölfilter |
Abbildung 9. 2006 Road King (FLHR) – linke Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Tachometer |
| 6 | Vorderradhauptbremszylinder und -behälter |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |

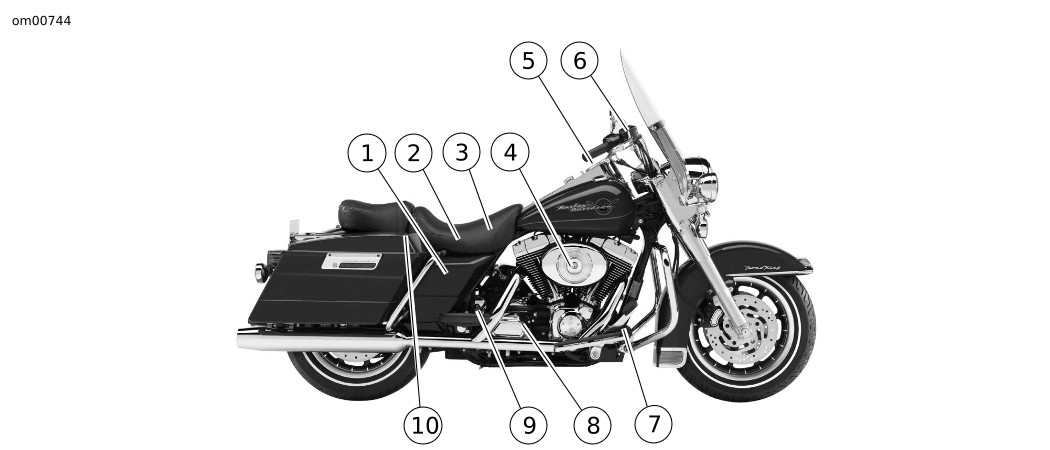

Abbildung 10. 2006 Road King (FLHR) – rechte Seitenansicht
| 1 | Gabelschloss |
| 2 | Zünd-/Scheinwerferschalter |
| 3 | Sicherungen |
| 4 | Hinterrad-Luftfederungsventil |
| 5 | Hinteres Zahnrad und Antrieb |
| 6 | Kupplungsinspektionsdeckel |
| 7 | Primärketteninspektionsdeckel |
| 8 | Motorölfilter |

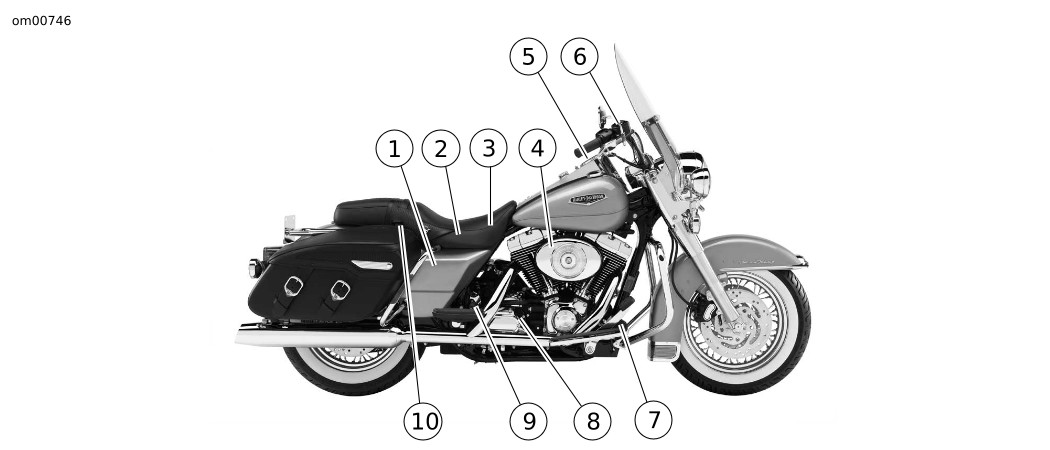

Abbildung 11. 2006 Road King Classic (FLHRC) – linke Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Tachometer |
| 6 | Vorderradhauptbremszylinder und -behälter |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |
Abbildung 12. 2006 Road King Classic (FLHRC) – rechte Seitenansicht
| 1 | Gabelschloss |
| 2 | Zünd-/Scheinwerferschalter |
| 3 | Sicherungen |
| 4 | Satteltaschenverriegelung |
| 5 | Hinterrad-Luftfederungsventil |
| 6 | Hinteres Zahnrad und Antrieb |
| 7 | Kupplungsinspektionsdeckel |
| 8 | Primärketteninspektionsdeckel |
| 9 | Motorölfilter |

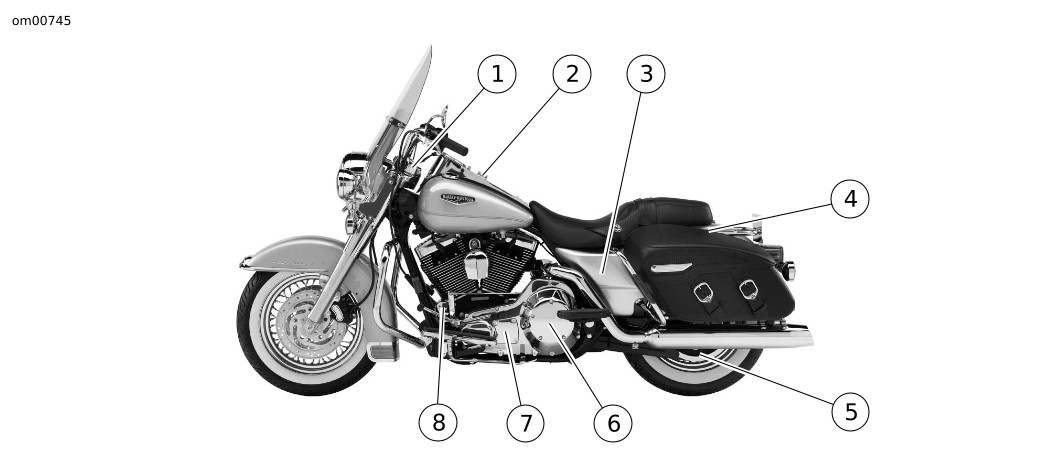

Abbildung 13. 2006 Road King Custom (FLHRS) – linke Seitenansicht

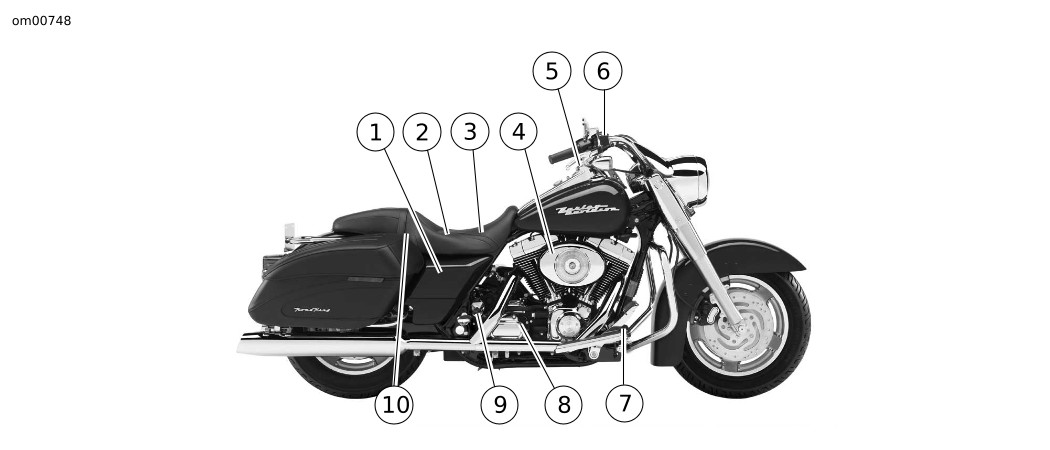

| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Tachometer |
| 6 | Vorderradhauptbremszylinder und -behälter |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |
Abbildung 14. 2006 Road King Custom (FLHRS) – rechte Seitenansicht
| 1 | Gabelschloss/Zünd-/Scheinwerferschalter |
| 2 | Sicherungen |
| 3 | Hinterrad-Luftfederungsventil |
| 4 | Hinteres Zahnrad und Antrieb |
| 5 | Kupplungsinspektionsdeckel |
| 6 | Primärketteninspektionsdeckel |
| 7 | Motorölfilter |

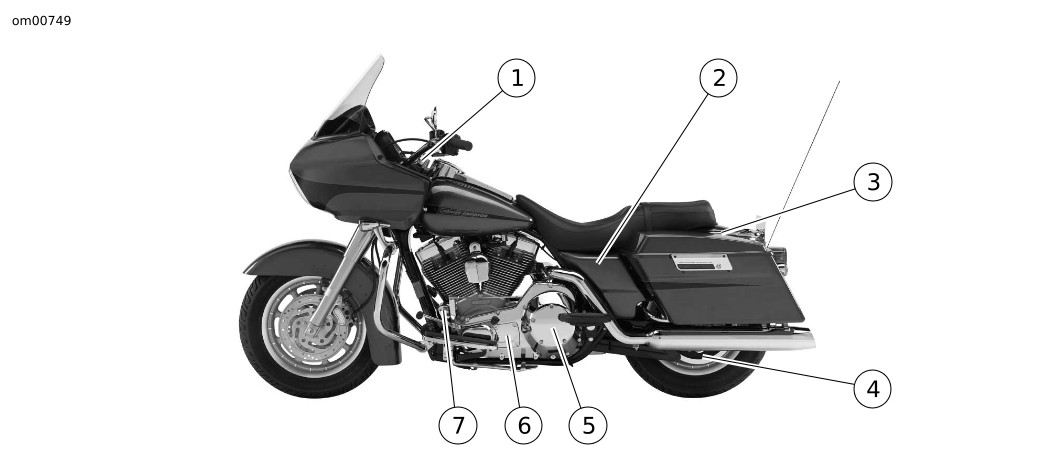

Abbildung 15. 2006 Road Glide (FLTRI) – linke Seitenansicht
| 1 | Zündmodul/Steuergerät |
| 2 | Batterie |
| 3 | ACC-Steckverbinder (Nebenverbraucher) (unter dem Sitz) |
| 4 | Luftfilter |
| 5 | Vorderradhauptbremszylinder und -behälter |
| 6 | Tachometer und Drehzahlmesser |
| 7 | Hinterradhauptbremszylinder |
| 8 | Getriebeeinfüllverschlussstopfen |
| 9 | Motoröleinfüllschraube und Ölmessstab |
| 10 | Blinkermodul/Blinkersicherheitsmodul (unter dem Sitz) |

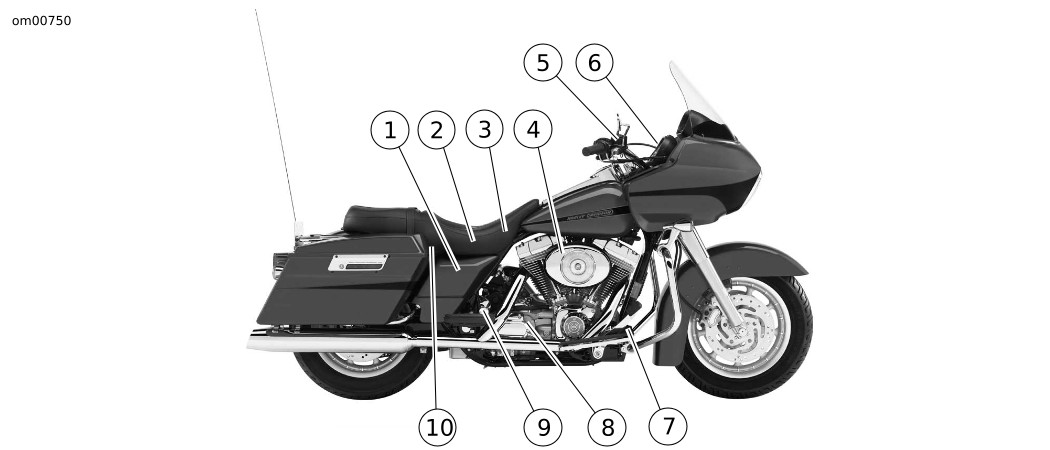

Abbildung 16. 2006 Road Glide (FLTRI) – rechte Seitenansicht
