HOIATUS!Automaatne esituli teeb mootorratta juhi teistele juhtidele paremini nähtavaks. Veenduge, et esituli põleks sõitmisel alati. Kui mootorratta juht on teistele juhtidele halvasti nähtav, võib see põhjustada surma või raskete vigastustega lõppeva olukorra. (00030b)
Ettevalmistus
- Kontrollige rehvirõhku. Vajaduse korral reguleerige.
- Reguleerige tagumisi amortisaatoreid juhi ja planeeritud pagasi kaalu järgi.
- Täitke kütusepaak või lisage samaväärne lisaraskus.
- Parkige mootorratas joonele (1), mis on seinaga risti.
- Asetage mootorratas nii, et esitelg oleks seinast 7,6 m (25 jala) (3) kaugusel.
- Tõmmake seinale vertikaalne joon (2).
LED-esituli
MÄRKUS.
- Valige minimaalselt valgustatud sein.
- Ülemine pirn on LED esitule lähituli.

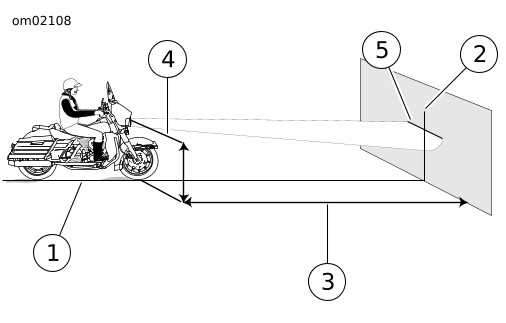

- Vt Joonis 1. Kui ratas koormatud, asetage esiratas otse seina suunas. Mõõtke kaugus (4) põrandast lähitule pirni keskjooneni.
- Tõmmake horisontaalne joon (5) läbi lähitule keskjoonel oleva vertikaalse joone.
- Esituli on joondatud, kui lähitule tulevihu kuumpunkt asub joonte ristumisel.
| 1 | Ristisuunas joon |
| 2 | Vertikaalne joon |
| 3 | 7,6 m (25 jalga) |
| 4 | Kaugtule pirni keskjoon |
| 5 | Horisontaalne joon lähitule keskjoonel |
Joonis 1. Esitule joondamine LED
Halogeenesituli

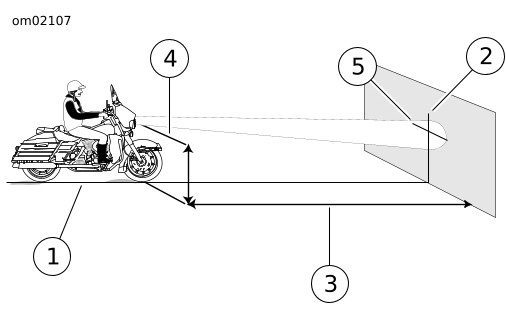

- Vt Joonis 2. Kui ratas koormatud, asetage esiratas otse seina suunas. Mõõtke kaugus (4) põrandast kaugtule pirni keskjooneni.
- Tõmmake horisontaalne joon (5) läbi lähitule keskjoonel oleva vertikaalse joone, mis asub 53,3 mm (2,1 tolli) madalamal kui kaugtule pirni keskjoon.
- Esituli on joondatud, kui kaugtule tulevihu kuumpunkt asub joonte ristumisel.
| 1 | Ristisuunas joon |
| 2 | Vertikaalne joon |
| 3 | 7,6 m (25 jalga) |
| 4 | Kaugtule pirni keskjoon |
| 5 | Rõhtjoon 53,3 mm (2,1 tolli) madalamal kui kaugtule keskjoon |
Joonis 2. Esitule joondamine halogeen
