Kontrollige joondust
  1. Kontrollige rehvirõhku.
  2. Täitke kütusepaak või lisage samaväärne lisaraskus.
  3. Reguleerige tagumisi amortisaatoreid juhi ja planeeritud pagasi kaalu järgi.
    4. MÄRKUS.
    Valige minimaalselt valgustatud sein.
  4. Vt Joonis 1. Parkige mootorratas joonele (1), mis on seinaga risti.
  5. Asetage mootorratas nii, et esitelg oleks seinast 7,6 m (25 ft) kaugusel.
  6. Tõmmake seinale püstjoon (2).
    7. MÄRKUS.
    Kuna sõitja raskus surub vedrustuse kokku, pange istuma inimene, kelle kaal on sõitjaga ligikaudu sama.
  7. Kui mootorrattal on saavutatud tavapärane kaal, mõõtke esitule kõrgus.
    1. Suunake esiratas otse ette.
    2. Halogeenesituli: mõõtke kaugus (4) põrandast esitule keskjooneni.
    3. LED-esituli: Mõõtke kaugus (4) põrandast esitule (ülemine) läätse keskkohani.
  8. Halogeentule joondamine (6):
    1. Tõmmake horisontaalne joon (5) läbi seinal oleva vertikaalse joone mõõdetud keskjoonest 53,3 mm (2 in) madalamale.
    2. Esituli on joondatud, kui kaugtule kuumpunkti keskjoon asub joonte ristumisel.
    3. Vajaduse korral reguleerige.
    9. MÄRKUS.
    Ülemine lääts on LED esitule lähituled.
  9. LED-tule joondamine (7):
    1. Tõmmake horisontaalne joon (5) läbi seinal oleva vertikaalse joone lähitule läätse mõõdetud keskjoonel.
    2. Esituli on joondatud, kui lähitule tulevihu kuumpunkt asub joonte ristumisel, nagu onnäidatud.
    3. Vajaduse korral reguleerige.

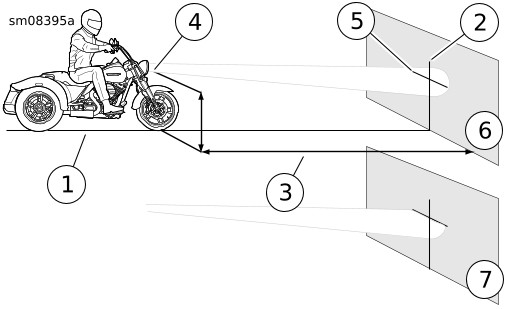

1Ristisuunas joon
2Vertikaalne keskjoon
37,6 m (25 jalga)
4Pirni keskjoon
5Horisontaalne joon
6Halogeeni joondus
7LED-i joondus
Joonis 1. Esitule joondamine FLRT, üks esituli
Reguleerige joondust
1. Suunake esiratas otse ette.
2. Vt Joonis 2. Keerake lahti horisontaalse reguleerimise kruvi (2). Keerake esituld vasakule või paremale, et suunata valgusvihk otse ette.
3. Pingutage kruvi (2) momendiga
Moment: 40,7–47,5 N·m (30–35 ft-lbs) Esitule horisontaalse reguleerimise kruvi: FLRT (üks esituli)
4. Lõdvendage vertikaalset reguleerkruvi (1).
5. Vt Joonis 1. Keerake esituld üles või alla, kuni valgusvihk on õiges kohas.
6. Pingutage vertikaalse reguleerimise kruvi momendiga
Moment: 47,5–61 N·m (35–45 ft-lbs) Esitule vertikaalse reguleerimise kruvi FLRT (üks esituli)
1Vertikaalne reguleerkruvi
2Horisontaalne reguleerkruvi
Joonis 2. Esitule reguleerimine: FLRT
