أدوات خاصة
| الوصف | رقم القطعة | الكمية |
|---|---|---|
| OIL FILTER WRENCH (مفتاح ربط فلتر الزيت) | HD-42311 | 1 |
ارجع إلى جدولة الصيانة → فترات الخدمة الدورية → مواعيد الصيانة الدورية: موديلات V-Rod لعام
2014. قم بتغيير زيت المحرك في مواعيد الصيانة الدورية عند درجات حرارة دافئة أو معتدلة.
يجب أن تكون مواعيد تغيير الزيت متقاربة أكثر في الطقس البارد. انظر الصيانة والتزييت → التزييت في فصل الشتاء.
تحذيراحرص على عدم وجود مزيتات أو سوائل على الإطارات أو العجلات أو المكابح عند تغيير السائل. يمكن أن يتأثر السحب بصورة كبيرة، الأمر الذي قد يؤدي إلى فقد السيطرة على الدراجة النارية وحدوث الوفاة أو التعرض لإصابات خطيرة. (00047d)
ملاحظة
لا تغير أنواع ماركات زيت التشحيم بطريقة عشوائية لأن بعض زيوت التشحيم تتفاعل كيميائيًا عند خلطها. استخدام مزيتات ذات جودة رديئة قد يؤدي إلى تلف المحرك. (00184a)
| 1. | انظر الشكل 2. فك سدادة تصريف الزيت وصرف الزيت بالكامل. | |
| 2. | قم بإزالة فلتر الزيت باستخدامOIL FILTER WRENCH (مفتاح ربط فلتر الزيت) (رقم القطعة:HD-42311). يقع فلتر الزيت على حامل فلتر الزيت في الجزء الأمامي من المحرك. ملاحظة
| |
| 3. | نظّف سطح الملامسة لحشية الفلتر الموجودة على لوحة التركيب (يجب أن يكون السطح ناعمًا وخاليًا من أي مخلفات أو مواد للحشية القديمة). | |
| 4. | انظر الشكل 1. ضع طبقة رقيقة من الزيت على سطح ملامسة الحشية بعلبة المرافق وعلى الحشية وعلى فلتر الزيت الجديد (قطعة رقم 63793-01K). | |
| 5. | لف الفلتر لولبيًا في المهايئ إلى أن تلامس الحشية سطح اللوحة، ثم لفه مرة أخرى بمقدار 1 2/3 لفة. | |
| 6. | انظر الشكل 2. ركب سدادة تصريف زيت المحرك. أحكم ربط سدادة التصريف إلىسدادة تصريف زيت المحرك30-22 قدم-رطل40-30 نيوتن-متر. | |
| 7. | قم بتركيب دعامة الرادياتور السفلية إن كان قد تم فكها. أحكم ربط أدوات الربط إلى 26-20 نيوتن-متر (19-15 قدم-رطل). | |
| 8. | ارجع إلى المواصفات → المواصفات → السعات. املأ المحرك بالمقدار الموصى به من الزيت. | |
| 9. | تحقق من مستوى زيت المحرك. انظر الصيانة والتزييت → فحص مستوى الزيت. |
| 1 | طبقة رقيقة من الزيت فقط |
| 2 | فلتر الزيت |
| 3 | لوحة التركيب |
الشكل 1. وضع طبقة رقيقة من الزيت

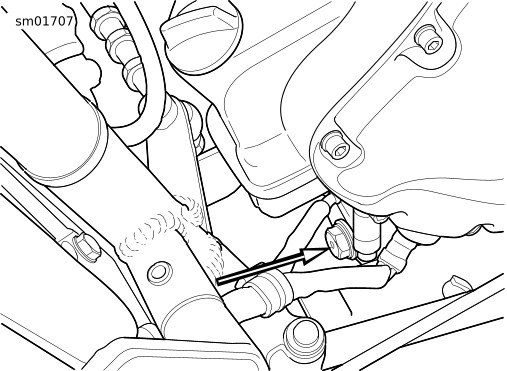

الشكل 2. سدادة تصريف الزيت: موديل V-ROD
