إزالة اللمبة
ملاحظة
عند الحاجة إلى الاستبدال، استخدم وحدة الضوء أو اللمبة المختومة، المتوفرة لدى موزع Harley-Davidson. قد تسبب وحدة الضوء أو اللمبة المختومة ذات المستوى غير الصحيح لوحدة الواط ، في حدوث مشاكل في نظام الشحن. (00209a)
| 1. | قم بإزالة المنصهر الرئيسي. راجع الصيانة والتزييت → المِصهرات والمرحلات. | |
| 2. | راجع الشكل 1. صل إلى خلف تجويف المصباح الأمامي وامسك موصل مأخذ لمبة الضوء قصير المدى (1) أو الضوء بعيد المدى (2). | |
| 3. | اضغط على سقاطتي التحرير لفك الموصل من لمبة المصباح الأمامي. | |
 تحذيرتعامل مع اللمبة برفق وعليك ارتداء نظارة الوقاية لحماية عينيك. تحتوي اللمبة على غاز مضغوط، الذي قد يحدث إصابة خطيرة للعينين، إذا لم يتم التعامل معها بحرص. (00062b) | ||
| 4. | لف اللمبة بمقدار 45 درجة عكس اتجاه عقارب الساعة واسحب اللمبة برفق من المبيت. تخلص من اللمبة. |
تركيب اللمبة
ملاحظة
لا تلمس اللمبة الكوارتزية مطلقًا. ستؤدي بصمات الأصابع إلى تآكل الزجاج والتقليل من عمر اللمبة. تعامل مع اللمبة باستخدام ورقة أو قطعة قماش نظيفة وجافة. عدم القيام بذلك قد يؤدي إلى تلف اللمبة. (00210b)
| 1. | أدخل لمبة المصباح الأمامي الجديدة في المبيت وقم بمحاذاة العروات الموجودة في اللمبة مع الفتحات الموجودة في المبيت. | |
| 2. | لف اللمبة في اتجاه عقارب الساعة بمقدار 45 درجة تقريبًا إلى أن تتوقف. | |
| 3. | ركّب الموصل بلمبة المصباح الأمامي. | |
| 4. | ركّب المنصهر الرئيسي. | |
| تحذير تأكد من عمل جميع المصابيح والمفاتيح بطريقة صحيحة قبل تشغيل الدراجة النارية. قد تؤدي الرؤية الضعيفة للسائق إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00316a) | ||
| 5. | قم بتشغيل الإشعال وتحقق من التشغيل الصحيح. | |
| 6. | قم بمحاذاة المصباح الأمامي عند الحاجة. راجع الصيانة والتزييت → محاذاة المصباح الأمامي. |

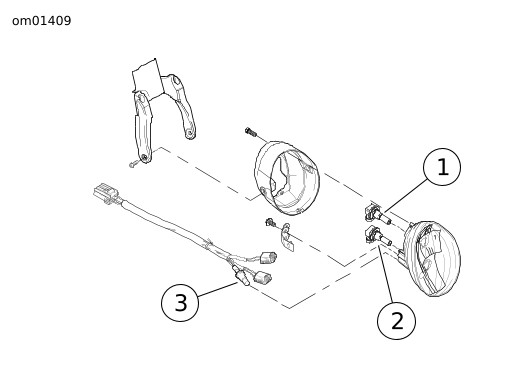

| 1 | لمبة (الضوء قصير المدى) |
| 2 | لمبة (الضوء بعيد المدى) |
| 3 | لمبة الموضع (الموديلات الدولية فقط) |
الشكل 1. مجموعة المصباح الأمامي (VRSCF موضح)
