انظر الشكل 1. تقع لمبات المؤشرات بطول الجزء السفلي من مجموعة أجهزة القياس.
لمبات مؤشرات الانعطاف
تومض لمبات مؤشرات الانعطاف عند تنشيط إشارات الإنعطاف أو وامضات الاتجاهات الأربعة للتحذير من المخاطر.
لمبة مؤشر الضوء بعيد المدى
يضئ مؤشر الضوء بعيد المدى عند تنشيط مفتاح الضوء بعيد المدى.
لمبة مؤشر وضع اللاتعشيق
تضيء لمبة وضع اللاتعشيق عند وجود ناقل الحركة في وضع اللاتعشيق.
لمبة مؤشر درجة حرارة مبرد المحرك
ملاحظة
إذا ظلت لمبة مؤشر درجة حرارة مبرد المحرك مضيئة، فافحص مستوى المبرد دائمًا. إذا كان مستوى المبرد طبيعيًا وظلت اللمبة مضيئة، فقم بإيقاف تشغيل المحرك على الفور ولا تقم بالقيادة إلا بعد تحديد المشكلة وإجراء الإصلاحات اللازمة. عدم القيام بذلك قد يؤدي إلى تلف المحرك. (00158a)
تحذير
تجنب فك غطاء الضغط أو إزالته عندما يكون نظام التبريد ساخنًا. نظام التبريد يكون مضغوطًا وقد يتسرب المبرد الساخن والبخار من غطاء الضغط، الأمر الذي قد يؤدي إلى حدوث حروق خطيرة. اترك الدراجة النارية تبرد قبل خدمة نظام التبريد. (00091c)
عندما تضيء لمبة مؤشر درجة حرارة مبرد المحرك، فإنها تشير إلى تخطي درجة حرارة مبرد المحرك 117 °C (243 °F).
انظر الصيانة والتزييت → مستوى سائل التبريد لفحص وإضافة سائل المبرد حسب الحاجة. انظر استكشاف الأعطال وإصلاحها → نظام التبريد لأسباب أخرى ممكنة. إذا كان مستوى السائل المبرد كافِ واللمبة ما زالت مضيئة، أوقف المحرك في الحال وراجع الموزع لإجراء الصيانة.
لمبة مؤشر ضغط الزيت
ملاحظة
إذا ظلت لمبة مؤشر ضغط الزيت مضيئة، فتحقق دائمًا من إمداد الزيت أولاً. إذا كان إمداد الزيت طبيعيًا وظلت اللمبة مضيئة، فأوقف تشغيل المحرك على الفور ولا تقم بالقيادة إلا بعد تحديد المشكلة وإجراء الإصلاحات اللازمة. عدم القيام بذلك قد يؤدي إلى تلف المحرك. (00157a)
تشير لمبة مؤشر ضغط الزيت، عند إضاءتها، الى أن الزيت لا يدور عبر المحرك.
ستومض اللمبة عند تشغيل الإشعال قبل بدء تشغيل المحرك. أثناء عمل المحرك، يجب أن تكون اللمبة غير مضيئة عندما تكون سرعة المحرك أعلى من سرعة التباطؤ.
انظر الصيانة والتزييت → فحص مستوى الزيت لفحص وإضافة زيت المحرك حسب الحاجة. انظر استكشاف الأعطال وإصلاحها → المحرك لأسباب أخرى ممكنة. إذا كان مستوى زيت المحرك كافِ واللمبة ما زالت مضيئة، أوقف المحرك في الحال وراجع الموزع لإجراء الصيانة.

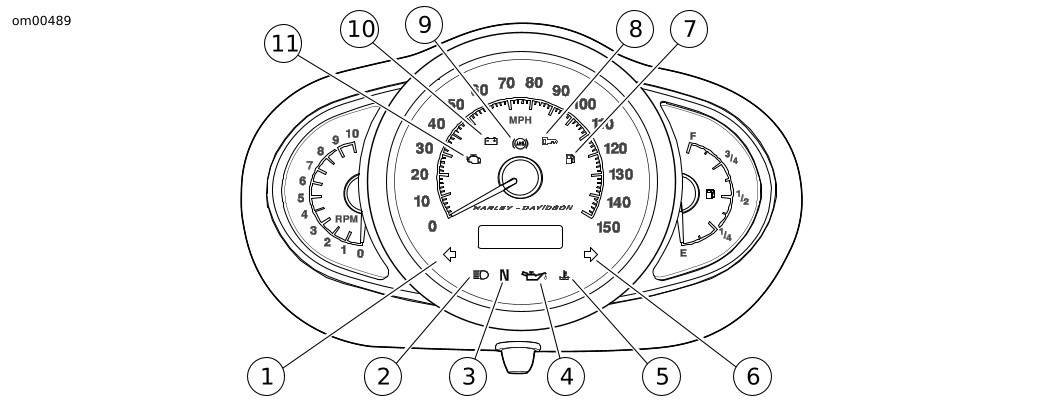

1لمبة الانعطاف إلى اليسار
2لمبة مؤشر الضوء بعيد المدى
3لمبة وضع اللاتعشيق
4لمبة ضغط الزيت
5لمبة درجة حرارة مبرد المحرك
6لمبة الانعطاف إلى اليمين
7لمبة انخفاض مستوى الوقود
8لمبة نظام الأمان
9لمبة نظام المكابح المانعة للانغلاق (ABS)
10لمبة تفريغ البطارية
11لمبة فحص المحرك
الشكل 1. لمبات أجهزة القياس
