הערה
כדי למנוע שריטות פעל בזהירות בעת ניקוי לוח המכשירים. לחלק מהדגמים של אופנועים ייתכן לוח מחוונים אקרילי.
מד מהירות
אזהרה
סע במהירות מתאימה לתנאי הכביש ולעולם אל תיסע מהר מהמהירות המותרת. מהירות מופרזת עלולה לגרום לאובדן שליטה ברכב, שעלול לגרום למוות או פגיעה חמורה. (00008a)
ראה איור 1. מד המהירות מציג את מהירות האופנוע במיילים לשעה (ארה“ב) ו/או בקמ“ש.
תאורת לוח המחוונים מופעלת לאחר עיכוב קל. תאורת לוח המחוונים עשויה להשתנות לזמן קצר בעת שתאורת הסביבה משתנה (למשל, בעת מעבר דרך מנהרה).
מד סל“ד
התראה
ראה נושא ”המלצות הפעלה“. אין להפעיל את המנוע מעל מהירות הסל"ד הבטוחה המרבית המוצגת בתחום ההפעלה(אזור אדום במד הסל“ד). הורד את מהירות הסל“ד על ידי העלאת הילוך או הפחתת פעולת המצערת. אי הורדה של הסל“ד עלולה לגרום נזק לציוד. (00159a)
ראה איור 1. מד הסל“ד מודד את מהירות המנוע בסיבובים לדקה (סל“ד X 100).
מד דלק
ראה איור 1. מד-הדלק מציין בקירוב את כמות הדלק במיכל הדלק.
מד מתח
ראה איור 1. מד המתח מציין את המתח הנמדד במערכת החשמל. כאשר המנוע פועל במהירות גבוהה מ-1500 סל“ד, על מד המתח להראות 13.0-14.5 וולט כאשר המצבר טעון במלואו.
1מד דלק
2מד מהירות
3מד סל“ד
4מד מתח
5מפלס דלק נמוך
6מאותת פנייה
7לחץ שמן
8צג מד המרחק
9מחוון הילוכים
10הילוך סרק
11בדוק מנוע
12בקרת שיוט
13נורת אבטחה
14אור גבוה
15ABS (עם סמל ABS במד המהירות)
16לא בשימוש
17התרוקנות מצבר
18חיישן אור
19נורית ללחץ אוויר נמוך בצמיג/תקלה ב-TPMS
20לא בשימוש

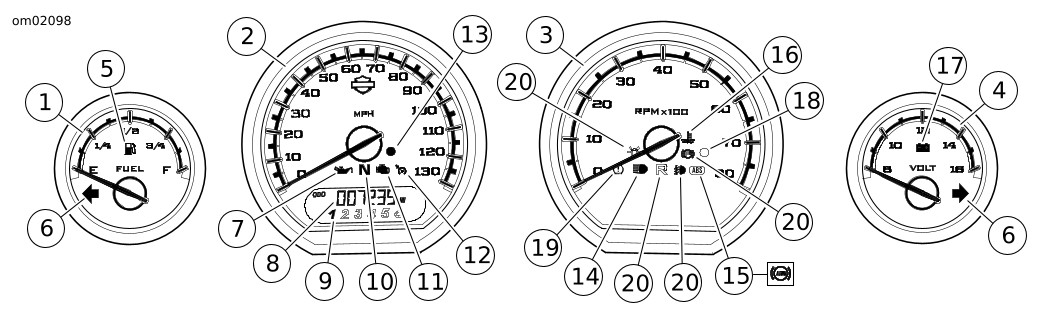

איור 1. מכשירים ונוריות חיווי
