NOTA
Las bombillas delanteras y traseras son idénticas.
| 1. | Vea la Figura 1. Extraiga el tornillo (5) de la parte trasera del conjunto de las señales de giro (4). | |
| 2. | Quite el lente exterior (1). | |
| 3. | Quite el lente interior (2). | |
| 4. | Empuje la bombilla (3) y gírela hacia la izquierda. Quite la bombilla. | |
| 5. | Recubra la base de la nueva bombilla con GRASA PARA CONTACTO ELÉCTRICO (pieza Nº 99861-90). | |
| 6. | Alinee las patillas en la bombilla nueva en el portalámpara. Empuje la bombilla y gírela hacia la derecha. | |
| 7. | Alinee la lengüeta en el lente interior (2) con la ranura dentro del conjunto de las señales de giro (4). Presione el lente interior en su lugar. | |
| 8. | Alinee la lengüeta en el lente exterior (1) con la ranura dentro del conjunto de las señales de giro (4). Presione el lente exterior en su lugar. | |
| 9. | Instale el tornillo (5) dentro de la parte trasera del conjunto de las señales de giro. Apriete el tornillo a 0,5–0,6 N·m (4,4–5,3 in-lbs). | |
 ADVERTENCIAAsegúrese de que todas las luces y los interruptores funcionen correctamente antes de hacer funcionar la motocicleta. La visibilidad limitada del motociclista puede causar la muerte o lesiones graves. (00316a) | ||
| 10. | Compruebe el funcionamiento correcto de las señales de giro. |
| 1 | Lente exterior |
| 2 | Lente interior |
| 3 | Bombilla |
| 4 | Conjunto de la señal de giro |
| 5 | Tornillo |

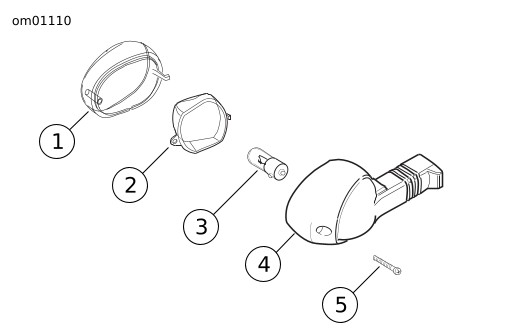

Figura 1. Conjunto de las señales de giro: Modelos Buell
