Relè e fusibili

AVVERTENZA

La funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)

Vedere Figura 1. Per proteggere i componenti elettrici dal sovraccarico, il veicolo possiede fusibili di circuito e un fusibile principale. Il fusibile principale/della batteria fornisce l’alimentazione in uscita dalla batteria e protegge il cablaggio della motocicletta. Il pannello contiene dei fusibili che possono essere sostituiti.

Vedere Figura 1. Sui modelli Firebolt, il pannello fusibili si trova all’interno della carenatura a destra della strumentazione. Il blocco relè si trova a sinistra della strumentazione. Il fusibile da 30 A della batteria si trova sotto la sella.
Vedere Figura 2. Sui modelli Lightning, il pannello fusibili e i relè si trovano sotto la sella. Il fusibile principale da 30 A è ubicato nel pannello fusibili.
Vedere Figura 3. Sui modelli Ulysses, il pannello fusibili e i relè si trovano sotto la sella. Il fusibile principale da 30 A è ubicato nel pannello fusibili.

Per la diagnosi e la risoluzione di problemi elettrici, rivolgersi ad un concessionario Buell. Il concessionario dispone delle parti e degli strumenti di prova necessari per eseguire la manutenzione dell’impianto elettrico.

1	Relè della chiave
2	Relè dell’accensione
3	Relè ausiliario
4	Relè dell’interruttore di avviamento
5	Fusibile di ricambio (15 A)
6	Fusibile di ricambio (10 A)
7	Ausiliario (10 A)
8	ECM (10 A)
9	Spie (15 A)
10	Commutatore a chiave (15 A)
11	Vuoto
12	Pompa del combustibile (10 A)
13	Freno/avvisatore acustico/impianto di scarico interattivo (10 A)
14	Ventola di raffreddamento (10 A)
15	Accensione (15 A)
16	Accessori (10 A)

Figura 1. Relè e fusibili: Modelli Firebolt 2009

1	Pompa del combustibile (10 A)
2	Ausiliario (10 A)
3	Fusibile principale (30 A)
4	ECM (10 A)
5	Spie (15 A)
6	Commutatore a chiave (15 A)
7	Accensione (15 A)
8	Accessori (10 A)
9	Freno/avvisatore acustico/impianto di scarico interattivo (10 A)
10	Ventola di raffreddamento (10 A)
11	Fusibile di ricambio (15 A)
12	Fusibile di ricambio (10 A)
13	Relè del commutatore a chiave
14	Relè dell’accensione
15	Relè ausiliario
16	Relè del motorino di avviamento

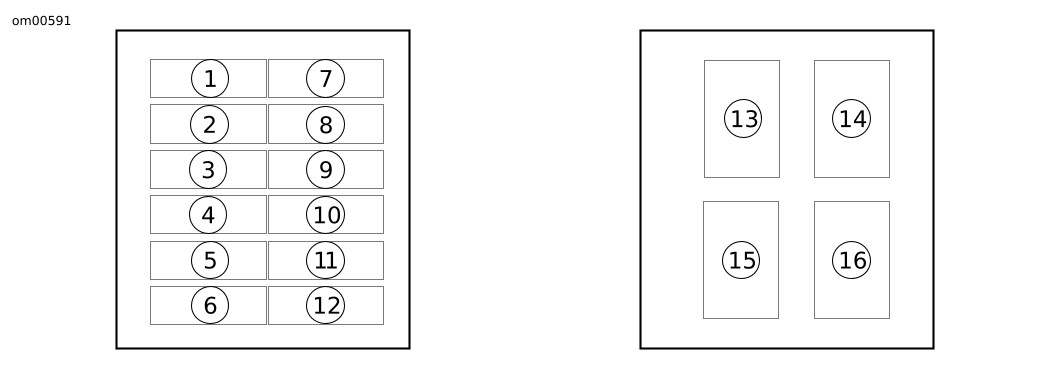

Figura 2. Relè e fusibili: Modelli Lightning 2009

1	Pompa del combustibile (10 A)
2	Ausiliario (10 A)
3	Batteria (30 A)
4	ECM (10 A)
5	Luci (15 A)
6	Commutatore a chiave (15 A)
7	Accensione (15 A)
8	Accessori (10 A)
9	Freno/avvisatore acustico/impianto di scarico interattivo (10 A)
10	Ventola (10 A)
11	Ricambio (15 A)
12	Ricambio (10 A)
13	Relè del commutatore a chiave
14	Relè dell’accensione
15	Relè ausiliario
16	Relè del motorino di avviamento

Figura 3. Relè e fusibili: Modelli Ulysses 2009
