Rimozione della sella del pilota
  1. Vedere Figura 1. Sollevare i lati posteriori della sella e rimuovere due viti T-27 TORX.
  2. Rimuovere la sella tirandola indietro e verso l’alto.
Rimozione del sellino
NOTA
Il vano portaoggetti si trova sotto il sellino.
  1. Vedere Figura 2. Inserire la chiave del commutatore di accensione nella serratura del sellino sul lato sinistro della motocicletta.
  2. Girare la chiave in senso orario per aprire la chiusura del sellino. Sollevare e rimuovere il sellino.
AVVISO
Non riporre chiavi nell'apposita area del sotto-sella. Se la sella è installata non sarà possibile recuperare le chiavi. (00236a)

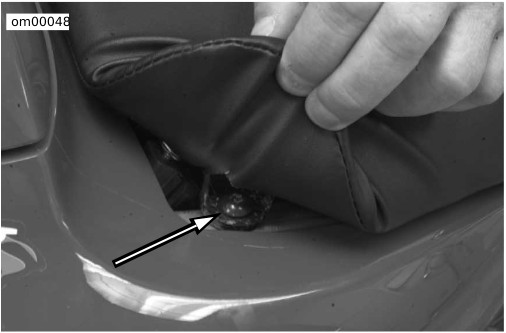

Figura 1. Viti della sella: Firebolt
Figura 2. Dispositivo di blocco del sellino: Modelli Firebolt (lato sinistro)
Installazione della sella del pilota
1. Vedere Figura 3. Collocare la sella nella posizione di montaggio con la linguetta centrale di posizionamento allineata alla scanalatura nella traversa del telaio. Far scorrere la sella in avanti e inserire la linguetta centrale nella scanalatura. Sollevare la parte anteriore della sella per controllare l’inserimento della linguetta nella scanalatura.
2. Installare la sella con due viti T-27 TORX e serrare ad una coppia di 1,4–4,1 N·m (12–36 in-lbs).
Installazione del sellino
1. Vedere Figura 3. Installare il sellino facendo scorrere nell’apertura sulla motocicletta la linguetta di posizionamento che si trova sotto il sellino.
2. Allineare la linguetta posteriore alla scanalatura della chiusura nella parte posteriore della motocicletta.
AVVERTENZA
Dopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
3. Premere in basso rapidamente e con decisione sulla parte posteriore del sellino per inserirlo nella chiusura. Tirare in alto la parte posteriore del sellino per verificare che la chiusura sia scattata.
4. Girare in senso antiorario la chiave del commutatore di accensione ed estrarla dalla serratura del sellino.
Figura 3. Linguetta della sella e scanalatura del telaio: modelli Firebolt
