Apertura
- Spingere il coperchio laterale verso l’esterno per aprirlo.
Chiusura
- Sollevare il coperchio per chiudere il bauletto laterale.
- Ruotare le chiavi sulla posizione CHIUSA per bloccare la chiusura.
- Controllare che il bauletto laterale sia correttamente fissato al veicolo e chiuso.
Rimozione
Installazione
- Vedere Figura 3 (XB12XT) o Figura 4 (XB12XP). Attaccare il bauletto laterale alla staffa di montaggio posizionando la superficie di montaggio rettangolare nell’area rettangolare della staffa del bauletto stesso. Far scivolare il bauletto laterale il più lontano possibile per far entrare in contatto il supporto di montaggio (4) con il punto di attacco (5) sulla staffa.
- Abbinare la chiusura di montaggio (2) del bauletto laterale con il punto di attacco (3) e serrare la chiusura.
- Ruotare la chiave nella posizione CHIUSO e rimuoverla.
- Assicurarsi che il bauletto laterale e la chiusura siano installati correttamente nella propria sede e che siano bloccati.
AVVERTENZAControllare che le borse siano fissate saldamente: dopo l’installazione tirare verso l’esterno (allontanandola dalla motocicletta) la parte inferiore della borsa. Se le borse non sono completamente impegnate, possono cadere durante la marcia e provocare la perdita di controllo del mezzo, il che potrebbe causare gravi lesioni o incidenti anche mortali. (00074a)
| 1 | Chiusura/blocco del coperchio |
| 2 | Chiusura/blocco di montaggio |
Figura 1. Chiusure del bauletto laterale: XB12XT
| 1 | Chiusura/blocco del coperchio (2) |
| 2 | Chiusura/blocco di montaggio |
Figura 2. Chiusure del bauletto laterale: XB12XP
| 1 | Bauletto laterale |
| 2 | Chiusura di montaggio |
| 3 | Punto di attacco |
| 4 | Supporto posteriore |
| 5 | Punto di attacco del supporto |

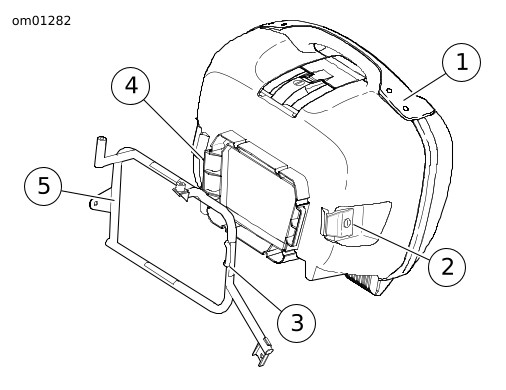

Figura 3. Gruppo del bauletto laterale: XB12XT
| 1 | Bauletto laterale |
| 2 | Chiusura di montaggio |
| 3 | Punto di attacco |
| 4 | Supporto di montaggio |
| 5 | Punto di attacco del supporto |
Figura 4. Gruppo del bauletto laterale: XB12XP
