Alignement horizontal
Voir Figure 1 et Figure 2. Desserrer les fixations à droite et à gauche du boîtier de phare pour régler l’alignement horizontal.
REMARQUE
Desserrer les fixations d’alignement de phare juste assez pour régler le phare. Une fois que les phares sont alignés, serrer les fixations à un couple de 5–8 N·m (48–72 in-lbs).
Alignement vertical
Voir Figure 3 ou Figure 4. Desserrer les fixations en bas du boîtier de phare pour régler l’alignement vertical. La vis de réglage vertical du phare est située sous le garde-boue supérieur avant.
REMARQUE
Desserrer la fixation d’alignement de phare juste assez pour régler le phare. Une fois que les phares sont alignés, serrer la fixation à un couple de 4–5 N·m (36–48 in-lbs).

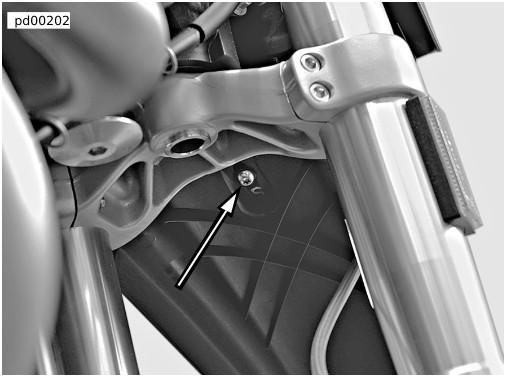

Figure 1. Emplacements des fixations de réglage horizontal du
phare : Ulysses

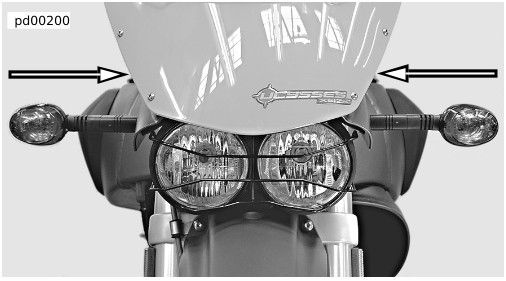

Figure 2. Fixation de réglage horizontal du phare :
Ulysses

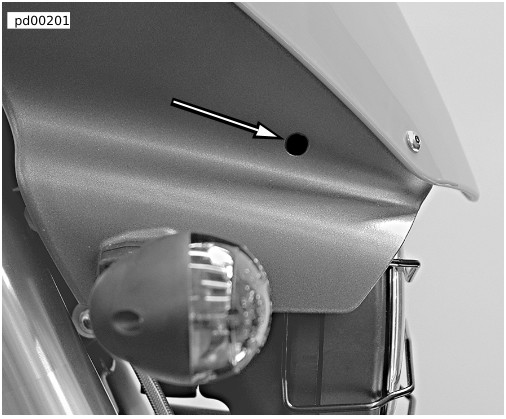

Figure 3. Fixation de réglage vertical du phare : Ulysses
XB12X

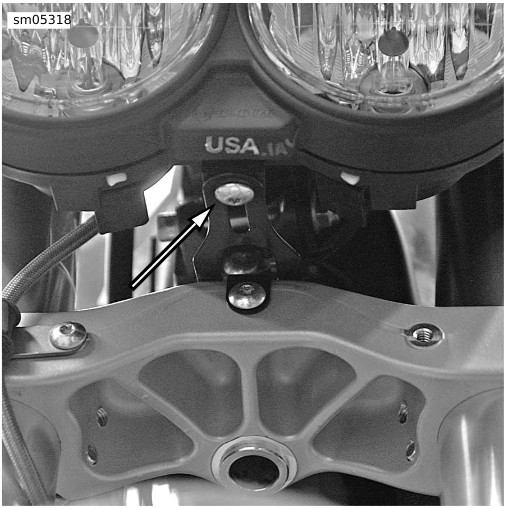

Figure 4. Fixation de réglage vertical du phare :
XB12XT
