Les modèles XB12XT et XB12XP sont équipés d’un pare-brise haut fixé par deux goupilles de montage (haut) et deux écrous-douilles (bas). Le pare-brise des modèles XB12X est maintenu en place par quatre goupilles de montage.
Dépose
- Voir Figure 1. Sur les modèles XB12XT/XB12XP, retirer les deux vis avec les rondelles du bas du pare-brise.
- Voir Figure 2. Saisir fermement le pare-brise et tirer sur les goupilles de montage de pare-brise pour les sortir des œillets dans le pare-vent.
- Sur les modèles XB12XT/XB12XP, retirer les écrous-douilles du pare-vent selon les besoins.
Installation
- Voir Figure 1. Sur les modèles XB12XT/XB12XP, insérer les écrous-douilles dans le pare-vent (s’ils ont été déposés).
- Voir Figure 2. Aligner les goupilles de montage de pare-brise avec les œillets du pare-vent. Pousser chaque goupille de montage de pare-brise dans un œillet du pare-vent.
- Sur les modèles XB12XT/XB12XP, installer deux vis avec rondelles dans les écrous-douilles dans le pare-vent. Tourner les vis dans le sens horaire de 8 à 10 tours pour fixer le pare-brise.

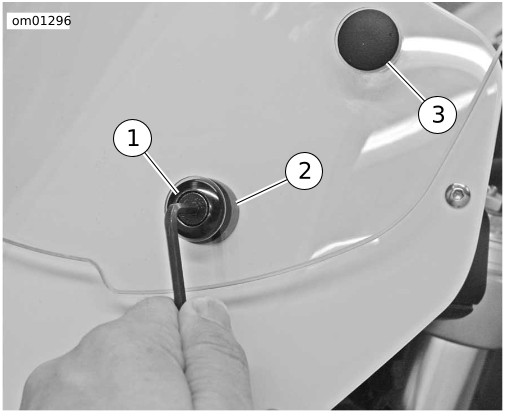

| 1 | Vis avec rondelle |
| 2 | Écrou-douille |
| 3 | Goupille de montage |
Figure 1. Pare-brise : XB12XT/XB12XP

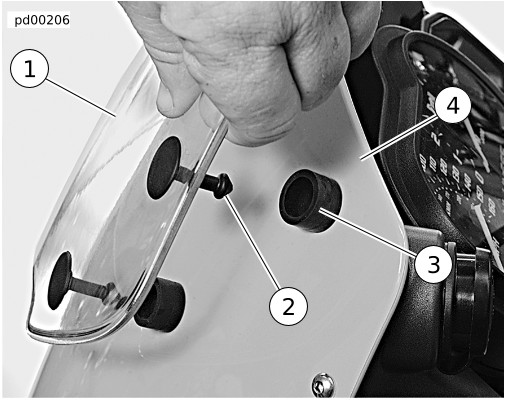

| 1 | Pare-brise |
| 2 | Goupille de montage |
| 3 | Œillet |
| 4 | Pare-vent |
Figure 2. Installation du pare-brise : XB12X
