Extracción
- Vea Figura 1. Inserte la llave de encendido en el bloqueo del asiento y gírela 1/4 de vuelta hacia la derecha.
- Vea Figura 2. Sostenga la parte trasera del asiento y presione firmemente en el centro del asiento con un movimiento hacia atrás y arriba.
Figura 1. Ubicación de la cerradura del asiento: Modelos Lightning
Figura 2. Extracción del asiento: Modelos Lightning
Instalación
| 1. | Vea Figura 4. En los modelos XB12Ss, enganche la lengüeta delantera (3) dentro de la ranura en la estructura. | |
| 2. | Vea Figura 4 (XB12Ss) o Figura 3 (para los demás modelos). Coloque el asiento. Compruebe que todos los ganchos del asiento enganchen en la sección trasera. | |
 ADVERTENCIADespués de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 3. | Vea Figura 5. Presione hacia abajo rápidamente sobre la parte trasera del asiento para enganchar el pestillo del asiento. Tire hacia arriba de la parte trasera del asiento para asegurarse de que el pestillo esté enganchado. |
Figura 3. Ganchos del asiento: Modelos Lightning (excepto los
XB12Ss)
| 1 | Pestillo del asiento |
| 2 | Ganchos del asiento |
| 3 | Lengüeta delantera |
Figura 4. Ganchos del asiento: Modelos XB12Ss

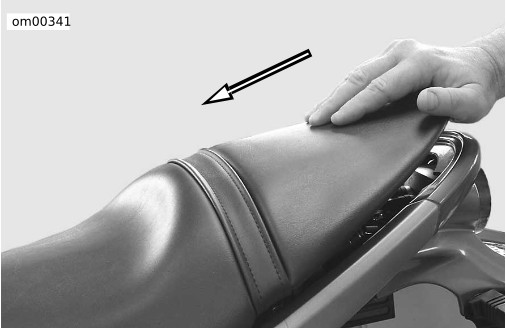

Figura 5. Instalación del asiento: modelos Lightning
