Für empfohlene Zug- und Druckstufendämpfungswerte für verschiedene Straßen- und Fahrbedingungen, siehe Betrieb → Werkseinstellung der Federung: Ulysses XB12X.
HINWEIS
Die Federung, wenn möglich, auf die empfohlenen Werte einstellen; dabei niemals die Einsteller mit Gewalt über die mechanischen Anschläge hinaus verstellen.
Einstellung der Vorderradgabel-Zugstufendämpfung
  1. Siehe Betrieb → Vorspannungseinstellung: Ulysses XB12X → Vorspannungs- und Zugstufeneinsteller für Vorderradgabel: Ulysses XB12X. Mit einem Schraubendreher die Zugstufeneinstellschraube (1) bis zum Anschlag nach rechts drehen. Das ist die maximale Zugstufendämpfungseinstellung.
  2. Die Zugstufeneinstellschraube um den angegebenen Wert nach links drehen.
Einstellung der Vorderradgabel-Druckstufendämpfung
  1. Siehe Abbildung 1. Mit einem Schraubendreher den Druckstufendämpfungseinsteller bis zum Anschlag nach rechts drehen. Das ist die maximale Druckstufendämpfungseinstellung.
  2. Die Zugstufeneinstellschraube um den angegebenen Wert nach links drehen.

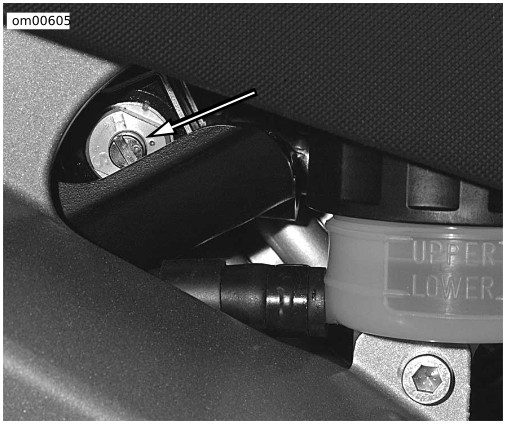

Abbildung 1. Vorderradgabel-Druckstufendämpfungseinsteller: Ulysses XB12X
Einstellung der Hinterradstoßdämpfer-Zugstufendämpfung
  1. Siehe Abbildung 2. Mit einem Schraubendreher den Zugstufendämpfungseinsteller bis zum Anschlag nach rechts drehen. Das ist die maximale Zugstufendämpfungseinstellung.
  2. Den Zugstufeneinsteller um den angegebenen Wert nach links drehen.
Einstellung der Hinterradstoßdämpfer-Druckstufendämpfung
  1. Siehe Abbildung 3. Mit einem Schraubendreher den Druckstufendämpfungseinsteller bis zum Anschlag nach rechts drehen. Das ist die maximale Druckstufendämpfungseinstellung.
  2. Den Druckstufeneinsteller um den angegebenen Wert nach links drehen.

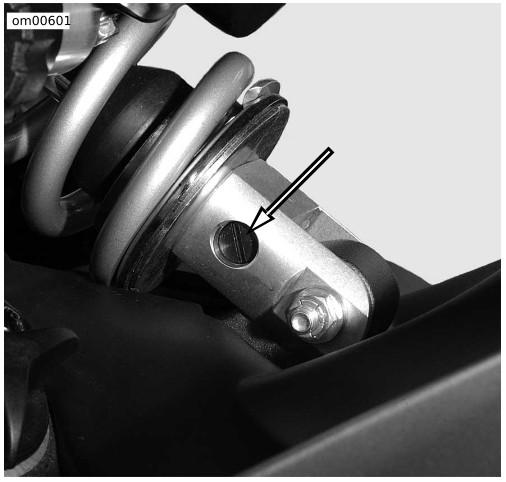

Abbildung 2. Zugstufendämpfungseinsteller des Hinterradstoßdämpfers: Ulysses XB12X

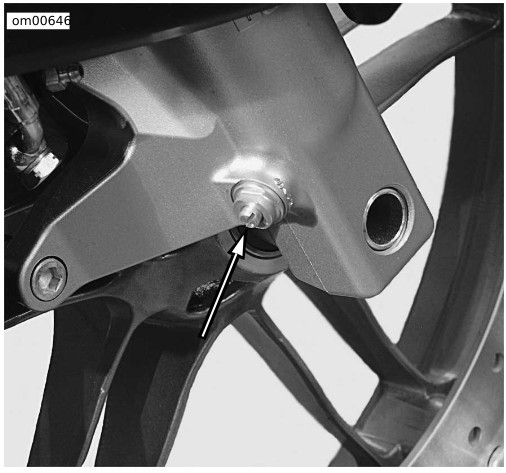

Abbildung 3. Hinterradstoßdämpfer-Druckstufendämpfungseinsteller: Ulysses XB12X
