Siehe Abbildung 2. Abhängig von seiner Position kann die Triple Tail™ Einheit eine von drei Funktionen erfüllen, Gepäckträger vorne, Soziusrückenlehne oder Gepäckträger hinten.
Funktion
  1. Siehe Abbildung 1. Die Daumenlasche am Verriegelungsbund verwenden, um den Verriegelungsbund aus der verriegelten Position heraus in die vollständig geöffnete Position schnappen zu lassen.
  2. Schlüssel in Raste der Triple Tail Einheit drücken, um das Schloss zu öffnen und dabei die Triple Tail Einheit zur linken Haltestange hin aus der Verriegelungsverzahnung in der rechten Haltestange ziehen.
  3. Triple Tail Einheit in eine von drei Positionen drehen.
  4. Die Triple Tail Einheit zur rechten Haltestange hin drücken, bis diese in der Verriegelungsverzahnung eingreift.
  5. Sicherstellen, dass die Triple Tail Einheit in Position verriegelt ist und den Verriegelungsbund drehen, um diesen wieder in seine verriegelte Stellung einschnappen zu lassen.
HINWEIS
  • Der Verriegelungsbund der Triple Tail Einheit muss vor Betreiben des Motorrads in der verriegelten Position eingerastet sein.
  • Das „Triple Tail“ in den Positionen vorne oder hinten nicht als Soziussitz verwenden.
  • Maximale Zuladung des „Triple Tail“ beträgt 5 kg (11 lb).
  • Siehe Betrieb → Verzurrpunkte: Ulysses XB12X für Anordnungen der Abspannösen bei den Positionen Gepäckträger vorne oder Gepäckträger hinten.
WARNUNG
Die maximale Zuladung des Gepäckträgers darf keinesfalls überschritten werden. Zu viel Gewicht kann zum Verlust der Kontrolle über das Fahrzeug und damit zu schweren oder tödlichen Verletzungen führen. (00373a)

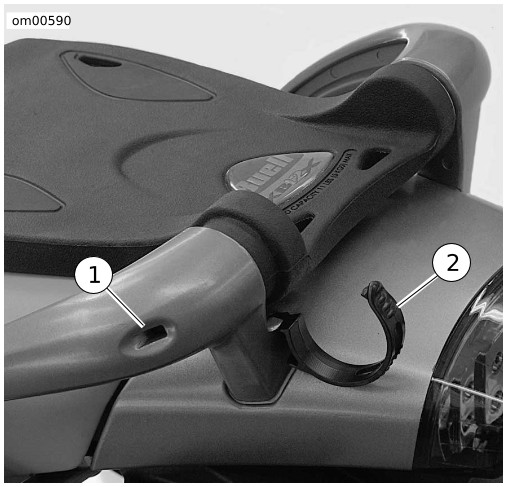

1Verriegelungsraste
2Verriegelungsbund
Abbildung 1. Triple Tail™ Einheit Verriegelungsraste und Verriegelungsbund
1Gepäckträger vorne
2Soziusrückenlehne
3Gepäckträger hinten
4Integrierte Abspannösen
Abbildung 2. Triple Tail™
