Verwijderen
Draai de Triple Tail™ naar de verticale stand of achterwaartse stand. Raadpleeg het hoofdstuk Bediening → Triple Tail™.
Zie Afbeelding 1. Steek de contactsleutel in het zadelslot en draai hem een kwartslag rechtsom. Pak het zadel aan de achterkant vast en trek dit naar de achterzijde van de motorfiets.
Installeren
Zie Afbeelding 2. Breng het zadel in positie en schuif dit naar voren om het voorste uitsteeksel (3) uit te lijnen met de gleuf in het frame en de vier zadelhaken (1) met de steunen op het staartgedeelte. Controleer of het voorste uitsteeksel in de gleuf in het frame gepast zit en of alle vier haken in het staartgedeelte grijpen.
WAARSCHUWINGTrek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
Druk de achterkant van het zadel krachtig omlaag om de zadelvergrendeling (2) vast te zetten. Trek de achterkant van het zadel omhoog om te controleren of het vergrendeld is.
Afbeelding 1. Zadelslot: Ulysses XB12X
| 1 | Zadelhaak |
| 2 | Zadelvergrendeling |
| 3 | Voorste uitsteeksel |

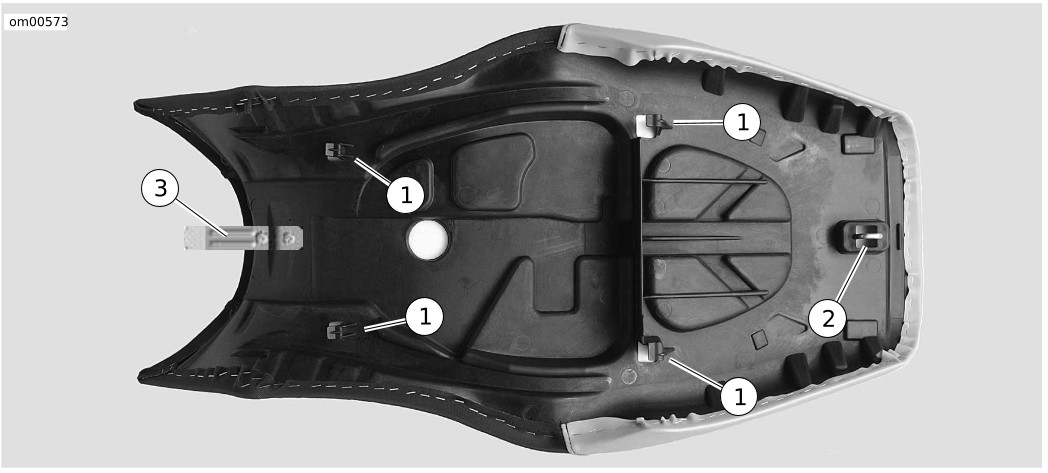

Afbeelding 2. Zadeluitsteeksel/haken: Ulysses XB12X
Afbeelding 3. Zadel installeren: Ulysses XB12X
