Zekeringen, relais en diode
Zie Afbeelding 1. Om de elektrische onderdelen van de motorfiets tegen overbelasting te beschermen, is uw voertuig voorzien van circuitzekeringen en een hoofdzekering. Het zekeringblok en de relais bevinden zich onder het zadel. Het zekeringblok bevat vervangbare zekeringen en één diode.
WAARSCHUWINGHet automatisch inschakelen van de koplamp zorgt ervoor dat de bestuurder beter zichtbaar is voor andere weggebruikers. Let erop dat de koplamp altijd is ingeschakeld. Als de bestuurder slecht zichtbaar is voor andere weggebruikers, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00030b)
MEDEDELING
De diode moet worden geplaatst met de kathodeaansluiting naar beneden gericht, zoals wordt afgebeeld in de afbeelding Zekeringen, relais en diode. Door de diode om te keren, worden de startmotor en ontstekingscircuits uitgeschakeld. (00243d)
Raadpleeg de Buell-dealer voor diagnose en oplossing van problemen met het elektrische systeem. De dealer beschikt over de vereiste onderdelen en testapparatuur voor reparatie van het elektrische systeem.
| 1 | Reserve (10 A) |
| 2 | Reserve (15 A) |
| 3 | Ventilator (10 A) |
| 4 | Rem/claxon/interactieve uitlaat (10 A) |
| 5 | Accessoire (10 A) |
| 6 | Ontsteking (15 A) |
| 7 | Contactslot (15 A) |
| 8 | Lampen (15 A) |
| 9 | ECM (10 A) |
| 10 | Accu (30 A) |
| 11 | AUX (10 A) |
| 12 | Diode |
| 13 | Contactschakelaarrelais |
| 14 | Ontstekingsrelais |
| 15 | AUX-relais |
| 16 | Startrelais |

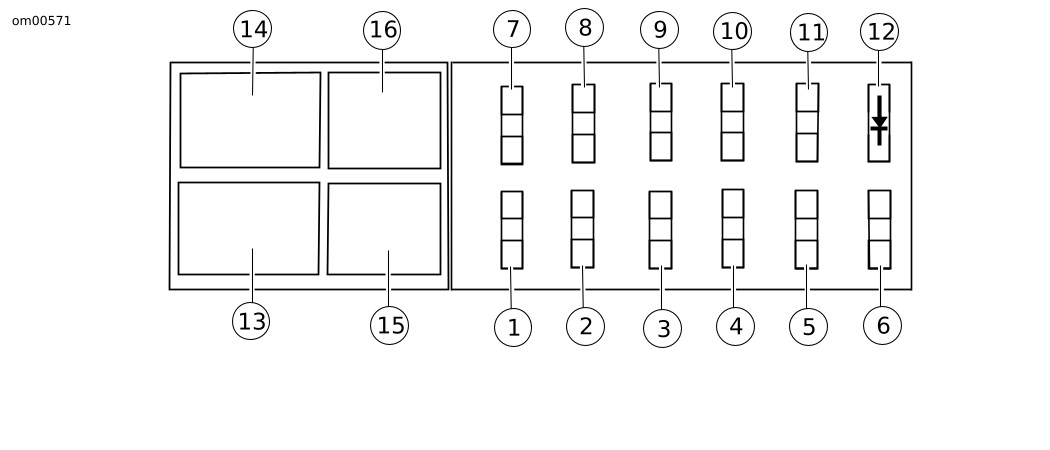

Afbeelding 1. Zekeringen, relais en diode: 2007 Ulysses XB12X
