Fusibili, relè e diodo
Vedere Figura 1. Per proteggere i componenti elettrici dal sovraccarico, il veicolo possiede fusibili di circuito e un fusibile primario. Il pannello fusibili e i relè si trovano sotto la sella. Il pannello fusibili contiene fusibili sostituibili ed un diodo.
AVVERTENZALa funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)
AVVISO
Il diodo deve essere inserito con il terminale catodico orientato come mostrato nell'illustrazione di fusibili, relè e diodo. Invertendo il diodo verranno disabilitati i circuiti di avviamento e di accensione. (00243d)
Per la diagnosi e la risoluzione di problemi elettrici, rivolgersi ad un concessionario Buell. Il concessionario dispone delle parti e degli strumenti di prova necessari per eseguire la manutenzione dell’impianto elettrico.
| 1 | Ricambio (10 A) |
| 2 | Ricambio (15 A) |
| 3 | Ventola (10 A) |
| 4 | Freno/avvisatore acustico/impianto di scarico interattivo (10 A) |
| 5 | Accessori (10 A) |
| 6 | Accensione (15 A) |
| 7 | Commutatore a chiave (15 A) |
| 8 | Luci (15 A) |
| 9 | ECM (10 A) |
| 10 | Batteria (30 A) |
| 11 | Ausiliario (10 A) |
| 12 | Diodo |
| 13 | Relè del commutatore a chiave |
| 14 | Relè dell’accensione |
| 15 | Relè ausiliario |
| 16 | Relè dell’avviamento |

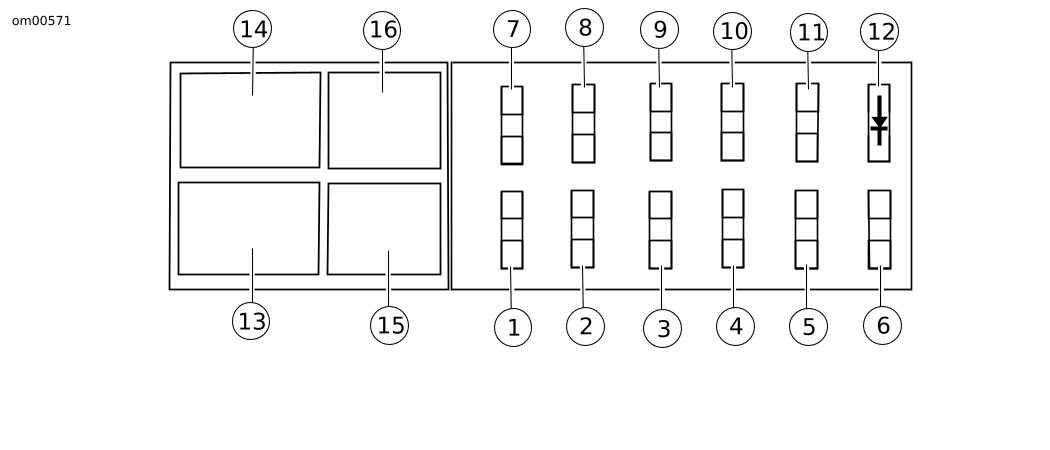

Figura 1. Fusibili, relè e diodo: modello Ulysses XB12X 2007
