Vedere Figura 2. A seconda della posizione, il Triple Tail™ può svolgere tre diverse funzioni: portabagagli anteriore, schienale del passeggero o portabagagli posteriore.
Funzionamento
  1. Vedere Figura 1. Premere con il pollice la linguetta sul collare di blocco per aprirlo e girarlo nella posizione di massima apertura.
  2. Premere il pulsante del dente di blocco del Triple Tail per sbloccare il fermo mentre si tira il Triple Tail verso la maniglia sinistra, fuori dalle scanalature di blocco sulla maniglia destra.
  3. Portare il Triple Tail in una delle tre posizioni.
  4. Spingere il Triple Tail verso la maniglia destra finché non si inserisce nelle scanalature di blocco.
  5. Controllare che il Triple Tail sia fissato al suo posto e girare il collare di blocco in modo che scatti nella posizione di blocco.
NOTA
  • Il collare di blocco del Triple Tail deve essere bloccato al suo posto prima dell’uso della motocicletta.
  • Non usare il Triple Tail come sella del passeggero nelle posizioni, anteriore o posteriore.
  • La massima capacità di carico del Triple Tail è di 5 kg (11 lb).
  • Vedere Funzionamento → Punti di ancoraggio: Ulysses XB12X per la posizione degli ancoraggi nel portabagagli anteriore o posteriore.
AVVERTENZA
Non superare la capacità di carico del portabagagli. Un peso eccessivo può provocare la perdita di controllo del mezzo con conseguenze gravi, anche mortali. (00373a)

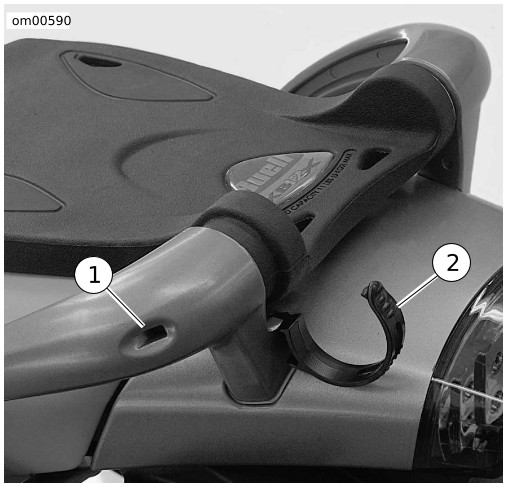

1Pulsante del dente di blocco
2Collare di blocco
Figura 1. Dente di blocco e collare di blocco del Triple Tail™
1Portabagagli anteriore
2Schienale del passeggero
3Portabagagli posteriore
4Posizioni degli ancoraggi integrati
Figura 2. Triple Tail™
