Ouverture
- Voir Figure 1. Introduire la clé dans le loquet du couvercle (1) du coffre latéral et la tourner à la position OUVERTE. Soulever le loquet pour ouvrir.
- Tirer la manette vers l’extérieur afin d’ouvrir le couvercle du coffre latéral.
Fermeture
- Relever le couvercle pour fermer le coffre latéral.
- Pousser le loquet vers le bas pour engager le couvercle.
- Tourner la clé en position VERROUILLÉE puis enlever la clé.
- Vérifier que le coffre latéral est fermé à clé et bien fixé au véhicule.
Dépose
Installation
- Voir Figure 1. Introduire la clé dans le loquet de montage et la tourner à la position OUVERTE. Ouvrir le loquet.
- Voir Figure 2. Attacher le coffre latéral au support de montage en positionnant la surface de montage rectangulaire dans la zone rectangulaire du support du coffre latéral. Reculer le coffre latéral le plus loin possible en le faisant glisser pour engager le renfort arrière (4) avec le point d’attache (5) sur le support.
- Faire correspondre le loquet de montage du coffre latéral (2) et le point d’attache (3), puis fermer le loquet.
- Remettre la clé en position VERROUILLÉE et la retirer.
- Vérifier que le coffre latéral et le loquet sont correctement installés et fermés.
AVERTISSEMENTVérifier que les sacoches soient totalement engagées en tirant sur la partie inférieure de la sacoche à l’écart de la moto après l’installation. Si les sacoches ne sont pas totalement engagées, elles peuvent tomber pendant la conduite et entraîner la perte de contrôle du véhicule, ce qui pourrait causer la mort ou des blessures graves. (00074a)

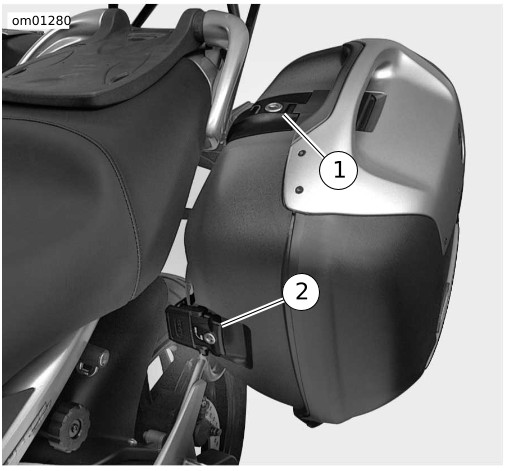

| 1 | Loquet/verrou de couvercle |
| 2 | Loquet/verrou de montage |
Figure 1. Loquets de coffre latéral : XB12XT

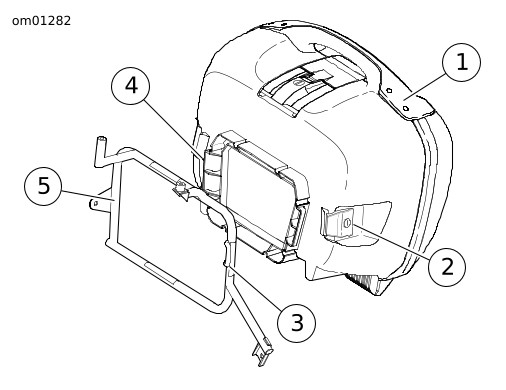

| 1 | Coffre latéral |
| 2 | Loquet de montage |
| 3 | Point d’attache du loquet |
| 4 | Renfort arrière |
| 5 | Point d’attache du renfort |
Figure 2. Ensemble de coffre latéral : XB12XT
