Ouverture
  1. Voir Figure 1. Introduire la clé dans le loquet du couvercle (1) du coffre supérieur et la tourner à la position OUVERTE. Soulever le loquet pour ouvrir.
  2. Soulever le levier du coffre supérieur afin d’ouvrir le couvercle.
Fermeture
  1. Fermer le couvercle du coffre supérieur.
  2. Pousser le loquet vers le bas pour engager le couvercle.
  3. Tourner la clé en position VERROUILLÉE puis enlever la clé.
  4. Vérifier que le coffre supérieur est fermé à clé et bien fixé au véhicule.
Dépose
  1. Voir Figure 1. Introduire la clé dans le loquet de montage (2) du coffre supérieur et la tourner à la position OUVERTE. Ouvrir le loquet.
  2. Saisir le levier et tirer le coffre supérieur vers l’arrière afin de le libérer du support de montage.
Installation
  1. Voir Figure 1. Introduire la clé dans le loquet de montage (2) du coffre supérieur et la tourner à la position OUVERTE. Ouvrir le loquet.
  2. Voir Figure 2. Centrer le coffre supérieur sur le support de montage et le faire glisser vers l’avant jusqu’à ce que le rebord du coffre supérieur soit installé sous le support circulaire avant.
  3. Faire correspondre le loquet de montage ainsi que le point d’attache et fermer le loquet.
  4. Remettre la clé en position VERROUILLÉE et la retirer.
  5. Vérifier que le coffre supérieur et le loquet sont correctement installés et fermés.
1Verrou du couvercle
2Loquet du couvercle
3Loquet et verrou de montage
4Renforts de montage

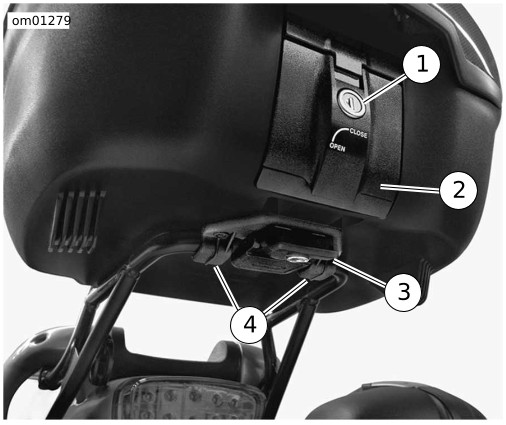

Figure 1. Loquets de coffre supérieur : XB12XT

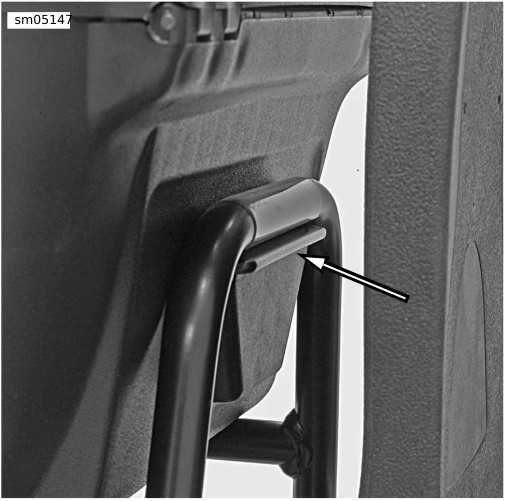

Figure 2. Rebord du coffre supérieur sous le support circulaire
1Coffre supérieur
2Rebord de montage du coffre supérieur
3Support circulaire avant
4Point d’attache du loquet de montage

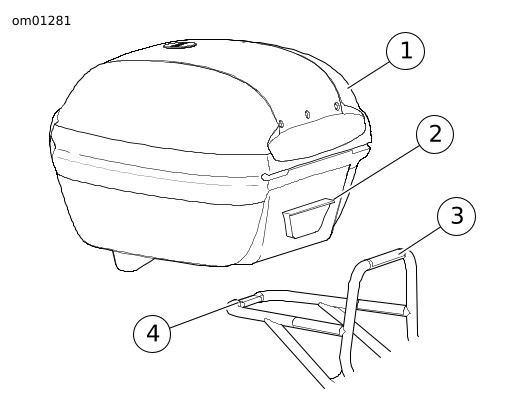

Figure 3. Ensemble de coffre supérieur : XB12XT
