Voir Figure 2. Selon sa position, le Triple Tail peut avoir l’une des trois fonctions suivantes : porte-bagages en position avant, dossiers de passager ou porte-bagages en position arrière.
Fonctionnement
  1. Voir Figure 1. Utiliser l’onglet du collier de verrouillage (2) pour le déverrouiller et le tourner en position complètement ouverte.
  2. Appuyer sur la touche de la détente de verrouillage du Triple Tail (1) pour ouvrir le verrou tout en tirant le Triple Tail (3) vers la rampe de gauche pour le sortir des cannelures de verrouillage de la rampe de droite.
  3. Faire pivoter le Triple Tail dans l’une des trois positions.
  4. Pousser le Triple Tail vers la rampe de droite jusqu’à ce qu’il s’engage dans les cannelures de verrouillage.
  5. Vérifier que le Triple Tail est fermement positionné et tourner le collier de verrouillage pour l’enclencher en position verrouillée.
REMARQUE
  • Le collier de verrouillage de Triple Tail doit être fermement positionné avant d’utiliser la moto.
  • Ne pas utiliser le Triple Tail comme siège de passager dans la position avant ou arrière.
  • Le Triple Tail ne peut faire face à l’arrière lorsque le support de coffre supérieur est installé.
  • La capacité de charge maximale du Triple Tail est de 5 kg (11 lb).
  • Voir la section Fonctionnement → Emplacements de fixation : Modèles Ulysses pour connaître les points d’attache pour les positions de porte-bagages en avant et en arrière.
AVERTISSEMENT
Ne pas dépasser la capacité maximale du porte-bagage. Une charge trop lourde risquerait de provoquer une perte de contrôle et de causer des blessures graves ou la mort. (00373a)

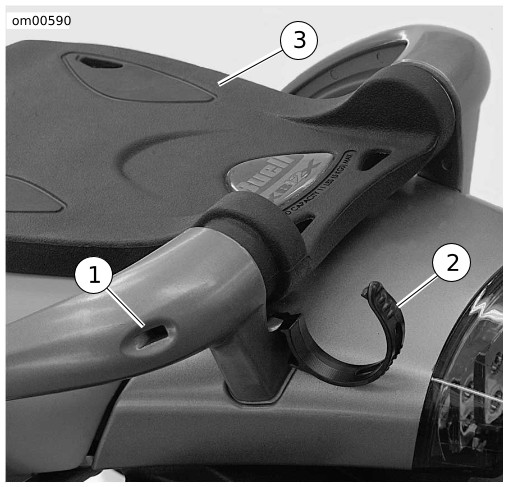

1Cran de verrouillage
2Collier de verrouillage
3Triple Tail
Figure 1. Cran de verrouillage et collier de verrouillage du Triple Tail

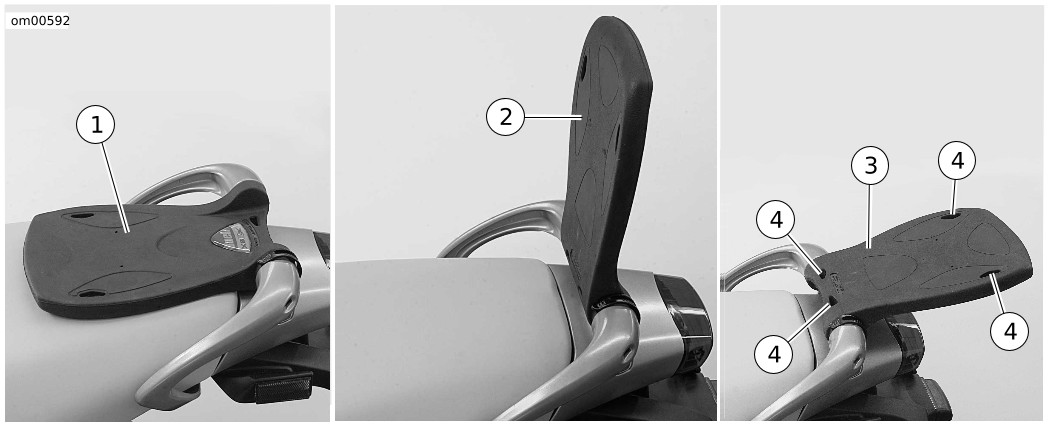

1Vers l’avant pour faire porte-bagages
2Dossier du passager
3Porte-bagages en position arrière (XB12X uniquement)
4Points d’attache incorporés
Figure 2. Triple Tail
