AVERTISSEMENT
Manipuler l'ampoule avec précaution et porter des lunettes de protection. L’ampoule contient du gaz sous pression, lequel pourrait causer des blessures graves aux yeux s’il n’est pas manipulé avec soin. (00062b)
AVIS
Ne jamais toucher l'ampoule à quartz. Les traces de doigts attaquent le verre et diminuent la durée de vie de l’ampoule. Manipuler l'ampoule avec un papier ou un chiffon propre et sec. Sinon, cela risque d’endommager l’ampoule. (00210b)
  1. Voir Figure 1. Retirer la gaine en caoutchouc du boîtier du phare derrière le carénage.
    2. REMARQUE
    Le câblage de l’ampoule de feu de route traverse sa gaine en caoutchouc. Tirer la gaine sur le câble pour la faire sortir et avoir suffisamment de dégagement pour l’ampoule.
  2. Tourner le connecteur du phare de 1/4 de tour dans le sens antihoraire et le retirer du boîtier.
  3. Déconnecter l’ampoule du connecteur.
  4. Connecter la nouvelle ampoule sur le connecteur.
  5. Introduire l’ampoule/le connecteur dans la douille du boîtier de la lampe. Placer le connecteur vers le milieu du véhicule et le tourner de 1/4 de tour dans le sens horaire.
  6. Installer la gaine en caoutchouc sur le boîtier du phare.

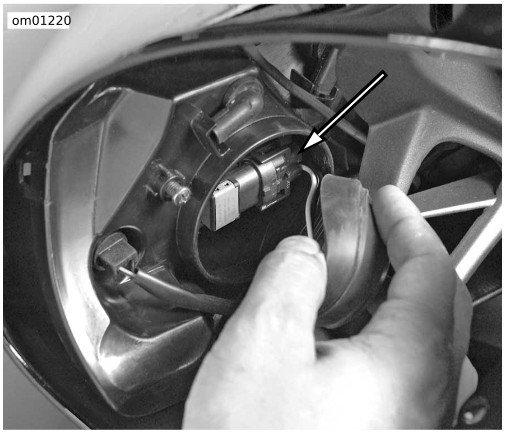

Figure 1. Emplacement de l’ampoule du phare : modèles Buell 1125R
