Interruttore del motorino di avviamento
Vedere Figura 1. L’interruttore del motorino di avviamento (11) si trova sul gruppo dei comandi del semimanubrio destro. Premendo il pulsante, si aziona il motorino di avviamento e si avvia il motore se l’accensione è inserita. Per informazioni dettagliate sul funzionamento, vedere Funzionamento → Avviamento del motore: modelli Buell 1125R.
Interruttore di ARRESTO/FUNZIONAMENTO del motore
Vedere Figura 1. L’interruttore di ARRESTO/FUNZIONAMENTO del motore attiva/disattiva l’impianto di accensione. L’interruttore di ARRESTO/FUNZIONAMENTO del motore si trova sui comandi del semimanubrio destro. Premere la parte superiore (9) dell’interruttore di ARRESTO/FUNZIONAMENTO del motore per disattivare l’accensione e arrestare il motore. Premere la parte inferiore (8) dell’interruttore di ARRESTO/FUNZIONAMENTO del motore per inserire l’impianto di accensione.
NOTA
  • Per mettere in moto il motore o per farlo funzionare, l’interruttore di ARRESTO/FUNZIONAMENTO del motore deve essere sulla posizione di FUNZIONAMENTO (8).
  • Usare sempre l’interruttore di ARRESTO/FUNZIONAMENTO per arrestare il motore.
  1. Per arrestare il motore, spingere la parte superiore dell’interruttore di ARRESTO/FUNZIONAMENTO del motore nella posizione di ARRESTO (9).
  2. Vedere Comandi e spie → Commutatore a chiave di accensione. Girare il commutatore a chiave di accensione/del faro anteriore in senso antiorario nella posizione OFF (spento) (4) per spegnere l’accensione.
Manopola del comando del gas
Vedere Figura 1. La manopola di comando del gas (10) si trova sul gruppo di comandi del semimanubrio destro e viene azionata con la mano destra.
  1. Girare la manopola di comando del gas in senso orario (verso la parte anteriore della moto) per chiudere la valvola a farfalla (rallentare).
  2. Girare la manopola di comando del gas in senso antiorario (verso la parte posteriore della moto) per aprire la valvola a farfalla (accelerare).
Leva della frizione
AVVERTENZA
Non posizionare le dita tra la leva dei comandi manuali e la manopola del manubrio. Una posizione non corretta della mano può pregiudicare l’uso della leva e far perdere il controllo del veicolo, con pericolo di lesioni gravi o mortali. (00032a)
Vedere Figura 1. La leva della frizione (1) si trova sul semimanubrio sinistro e viene azionata con le dita della mano sinistra.
  1. Tirare lentamente la leva della frizione contro la manopola del manubrio per disinserire completamente la frizione.
  2. Ingranare la prima usando il pedale del selettore delle marce. Vedere Comandi e spie → Leva del selettore delle marce.
  3. Rilasciare lentamente la leva della frizione in modo da inserire la frizione.
Pulsante dell’avvisatore acustico
Vedere Figura 1. L’avvisatore acustico si aziona premendo il pulsante (7) che si trova sul gruppo dei comandi del semimanubrio sinistro.
Commutatore della luce abbagliante/anabbagliante
Il commutatore della luce abbagliante/anabbagliante si trova sul semimanubrio sinistro. Il commutatore ha due posizioni per accendere la luce abbagliante o quella anabbagliante.
Vedere Comandi e spie → SPIE → Spie: modelli Buell 1125R. La spia della luce abbagliante (blu) si accende quando la luce abbagliante è in funzione.
Interruttore della luce di sorpasso
Vedere Figura 1. L’interruttore della luce di sorpasso (2) si trova sulla parte anteriore del gruppo dei comandi del semimanubrio sinistro. Premendo l’interruttore quando il commutatore della luce abbagliante/anabbagliante del faro anteriore è regolato sulla luce anabbagliante del faro anteriore, farà lampeggiare per un attimo la luce abbagliante.
Interruttore degli indicatori di direzione
Vedere Figura 1. L’interruttore degli indicatori di direzione di sinistra/di destra (5) si trova sul gruppo dei comandi del semimanubrio sinistro e comanda i lampeggiatori degli indicatori di direzione di destra e di sinistra anteriori e posteriori.
NOTA
Se si segnala di girare in una direzione e l’interruttore viene premuto nella direzione opposta, il primo segnale viene annullato e quello della direzione opposta comincia a lampeggiare.
Vedere Comandi e spie → SPIE → Spie: modelli Buell 1125R. L’indicatore di direzione (verde) di destra o di sinistra lampeggerà quando gli indicatori di direzione sono attivati.

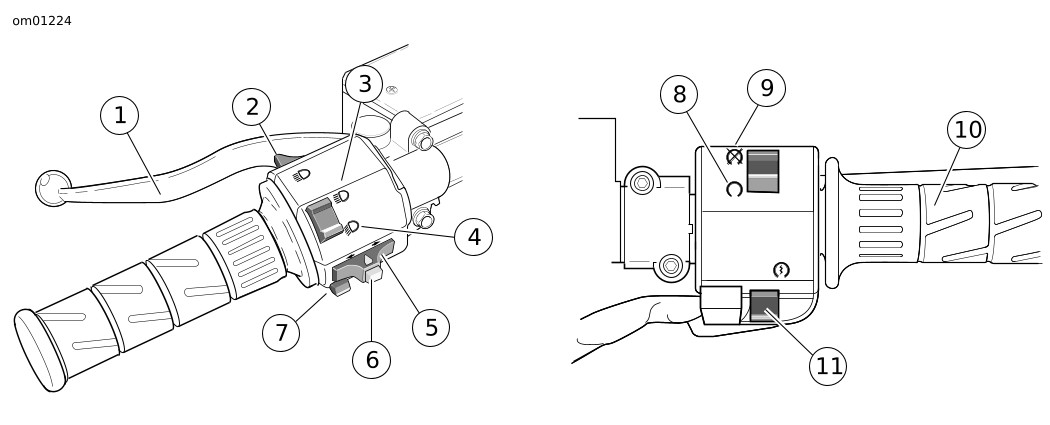

1Leva della frizione
2Interruttore della luce di sorpasso
3Luce abbagliante
4Luce anabbagliante
5Interruttore degli indicatori di direzione
6Pulsante di disattivazione degli indicatori di direzione
7Pulsante dell’avvisatore acustico
8FUNZIONAMENTO del motore
9ARRESTO del motore
10Manopola di comando del gas
11Interruttore del motorino di avviamento
Figura 1. Comandi manuali: modelli Buell 1125R
