AVISO
Não mude indiscriminadamente de marca de lubrificante, pois alguns lubrificantes interagem quimicamente quando misturados. A utilização de lubrificantes de qualidade inferior pode danificar o motor. (00184a)
ATENÇÃO
Durante as mudanças de óleo, não permita o contacto de lubrificantes ou fluidos com os pneus, rodas ou travões. Este contacto pode afetar negativamente a tração e provocar a perda de controlo do motociclo e acidentes mortais ou lesões corporais graves. (00047d)
NOTA
O óleo do motor serve também para lubrificar a embraiagem e a caixa de velocidades (transmissão).
Conduzir o motociclo durante aproximadamente 10 minutos para garantir que o óleo aquece e o motor atinge a temperatura normal de funcionamento. Desligar o motor.
  1. Colocar um recipiente adequado por baixo do motociclo.
  2. Ver a Manutenção e lubrificação → Verificação do nível de óleo: Modelos Buell 1125R → Localização do bujão de enchimento. Desenroscar e retirar a vareta do orifício de enchimento do óleo. Substituir o o-ring se estiver rasgado ou danificado.
  3. Ver a Figura 1. Retirar o bujão de drenagem do óleo do motor esquerdo, localizado no cárter. Limpar eventuais detritos ou resíduos acumulados na ponta magnética do bujão de drenagem e voltar a colocar a anilha de alumínio.
  4. Ver a Figura 2. Retirar o bujão de drenagem do óleo do lado direito, localizado sob a tampa da embraiagem. Limpar eventuais detritos ou resíduos acumulados no bujão e voltar a colocar a anilha de alumínio.
  5. Depois da drenagem do óleo, inclinar o veículo para o lado direito, de modo a drenar o óleo residual do lado direito do motor.

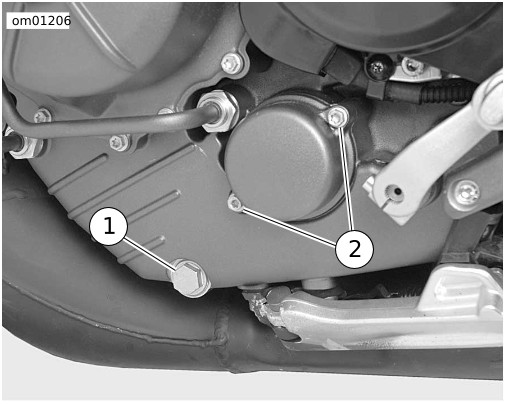

1Bujão de drenagem do óleo do cárter
2Elementos de fixação da tampa do cartucho do filtro de óleo
Figura 1. Bujão de drenagem do óleo do cárter (lado esquerdo): Modelos Buell 1125R
Figura 2. Bujão de drenagem do óleo do motor (lado direito): Modelos Buell 1125R
NOTA
Ver a para determinar se o cartucho do filtro de óleo precisa de ser substituído.
1. Se for necessário substituir o cartucho do filtro de óleo, realizar o procedimento a seguir descrito:
a. Ver a Figura 1. Retirar os dois parafusos para separar a tampa do filtro de óleo. Retirar o cartucho do filtro da tampa.
b. Limpar a tampa e o interior do recesso para o filtro de óleo no cárter. Limpar eventuais detritos e resíduos.
2. Colocar ambos os bujões de drenagem depois de o óleo ser totalmente drenado.
a. Apertar o bujão de drenagem do óleo do motor esquerdo com um binário de 25 N·m (18 ft-lbs).
b. Apertar o bujão de drenagem do óleo do motor direito com um binário de 15 N·m (11 ft-lbs).
3. Colocar o novo cartucho do filtro de óleo (Ref. Q0064.1AM), se tiver sido retirado.
a. Aplicar uma película fina de óleo do motor limpo na superfície de contacto de borracha no novo cartucho do filtro de óleo.
b. Ver a Figura 3. Empurrar o novo cartucho do filtro de óleo para dentro da tampa até ficar bem assente.
c. Montar a tampa do filtro de óleo (com o filtro) no cárter com dois parafusos. Apertar os parafusos com um binário de 11 N·m (97 in-lbs).
4. Abastecer de óleo através do orifício de enchimento (da vareta) com o óleo recomendado na Manutenção e lubrificação → Lubrificação do motor: Modelos Buell 1125R → Óleos de motor recomendados. Verificar sempre se o nível do óleo quente está correcto com a ajuda da vareta. Não atestar demasiado.
a. A capacidade do óleo com substituição do filtro é de aproximadamente 2,8 L (3.0 qt).
b. A capacidade do óleo sem substituição do filtro é de aproximadamente 2,4 L (2.5 qt).
5. Colocar (enroscar) a vareta no orifício de enchimento do óleo. Assegurar que a vareta é totalmente enroscada.
NOTA
Para facilitar a colocação, aplicar uma película fina de óleo do motor limpo no o-ring da vareta.
ATENÇÃO
O ar comprimido pode perfurar a pele e os detritos volantes provocados pelo ar comprimido pode provocar lesões oculares graves. Usar óculos de segurança durante os trabalhos com ar comprimido. Nunca utilizar as mãos para verificar a existência de fugas de ar ou para determinar os caudais de ar. (00061a)
6. Examinar as alhetas do refrigerador do óleo em relação à presença de detritos/resíduos ou danos. Soprar eventuais detritos ou resíduos das alhetas, aplicando ar comprimido a partir do interior do refrigerador.
7. Limpar óleo derramado no veículo.
8. Colocar o motor em funcionamento. Verificar se a luz da pressão do óleo no painel de instrumentos se desliga decorridos alguns segundos quando a velocidade do motor é igual ou superior a 1000 RPM.
9. Verificar a tampa do filtro de óleo, os bujões de drenagem, as tubagens e o refrigerador de óleo em relação a fugas.
10. Verificar o nível de óleo (quente). Ver Manutenção e lubrificação → Verificação do nível de óleo: Modelos Buell 1125R.
Figura 3. Cartucho do filtro de óleo: Modelos Buell 1125R
