Remoção do assento do condutor
- Ver a Figura 1. Levantar as partes traseiras do assento e retirar dois parafusos T-30 TORX.
- Retirar o assento puxando-o para trás e para cima.
Remoção do assento traseiro complementar
NOTA
A bagageira encontra-se localizada sob o assento traseiro complementar.
- Ver a Figura 2. Introduzir a chave da ignição na fechadura do assento traseiro complementar, localizada do lado esquerdo do motociclo.
- Rodar a chave para a direita para soltar o trinco do assento traseiro. Levantar o assento traseiro complementar e retirá-lo.
AVISO
Não coloque as chaves no compartimento de arrumação sob o assento. Se o assento for instalado, as chaves ficam inacessíveis. (00236a)
Figura 1. Parafusos do assento do condutor: Modelos Buell 1125R
Figura 2. Trancagem do assento traseiro complementar: Modelos Buell
1125R
Instalação do assento do condutor
| 1. | Ver a Figura 3. Colocar o assento na posição de montagem, com a patilha localizadora central alinhada com a ranhura localizada na travessa do quadro. Deslizar o assento para a frente para engatar a patilha central na ranhura. Puxar a parte dianteira do assento para verificar se a patilha está devidamente engatada na ranhura. | |
| 2. | Instalar o assento com dois parafusos T-30 TORX e apertar com um binário de 1,4–4,1 N·m (12–36 in-lbs). |
Instalação do assento traseiro complementar
| 1. | Ver a Figura 3. Montar o assento, fazendo deslizar a patilha localizadora, situada na parte dianteira inferior do assento, na abertura localizada no motociclo. | |
| 2. | Alinhar a patilha posterior com a ranhura de engate na parte posterior do motociclo. | |
 ATENÇÃOApós instalar o assento, puxe-o para cima para se certificar de que está travado na posição certa. Ao dirigir, um assento solto pode se deslocar e causar a perda do controlo, o que pode provocar a morte ou lesões corporais graves. (00070b) | ||
| 3. | Premir rapidamente e com firmeza a parte posterior do assento traseiro complementar para engatar o trinco do assento. Puxar a parte posterior do assento traseiro complementar para assegurar que o trinco está engatado. | |
| 4. | Rodar a chave da ignição para a esquerda e retirá-la da fechadura do assento. |

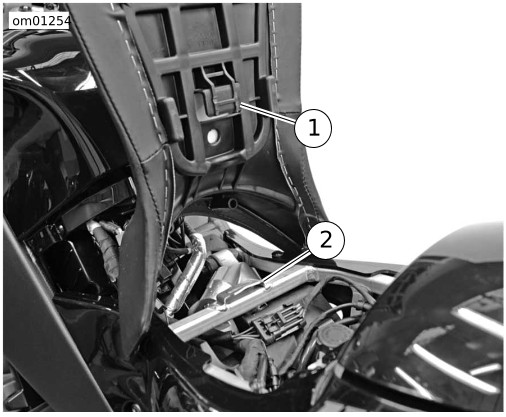

| 1 | Patilha do assento |
| 2 | Ranhura no quadro |
Figura 3. Patilha do assento Modelos Buell 1125R
