Спидометр
ПРЕДУПРЕЖДЕНИЕ
Выбирайте скорость движения в соответствии с дорожными условиями и покрытием и никогда не превышайте установленные ограничения. Превышение скорости может привести к потере управления транспортным средством и серьезным травмам или гибели людей. (00008a)
Cм. Рисунок 1. Спидометр показывает скорость движения в километрах в час (на моделях для международного рынка) или в милях в час (модели для внутреннего рынка США). Кроме того спидометр выполняет следующие доступные для выбора функции:
УВЕДОМЛЕНИЕ
Никогда не пытайтесь вскрывать одометр или изменять его показания. Это противозаконно. Разборка или изменение показаний одометра может привести к повреждению оборудования. (00160a)
Одометр
  1. Cм. Рисунок 1. Нажатие на переключатель функций при любом положении замка зажигания выведет на экран показания одометра и время. Время и километраж, либо количество миль можно проверить без разблокировки замка зажигания. Нажмите и отпустите переключатель функций один раз, чтобы увидеть показания одометра. Снова нажмите и отпустите переключатель, чтобы увидеть время.
  2. Чтобы посмотреть километраж на счетчиках пробега поездок, ключ зажигания должен быть повернут в положение ACC (АКСЕССУАР) или IGNITION (ЗАЖИГАНИЕ). Нажимайте и отпускайте переключатель функций, пока не появится требуемое показание одометра. Буквы «A» или «B» в верхнем левом углу дисплея отображают счетчики поездок.
  3. Чтобы сбросить или обнулить счетчик пробега поездки, выведите его показания (A или B) на дисплей. Нажмите переключатель функций и удерживайте его 2–3 секунды. Счетчик обнулится.
  4. Повторите процедуру, если желаете сбросить показания обоих счетчиков пробега.
Установка часов
  1. Поверните замок зажигания в положение ON (ВКЛ.) или ACC (АКСЕССУАР).
  2. Cм. Рисунок 1. Нажимайте переключатель функций, пока на дисплее не появится время (часы и минуты). Нажмите и удерживайте переключатель в течение 5 секунд, либо пока на дисплее не начнет мигать надпись 12HR. Отпустите кнопку.
  3. Один раз нажмите и отпустите переключатель функций, чтобы переключиться на мигающую надпись 24-часового (24HR) режима отображения времени. Каждый раз, когда вы будете нажимать и отпускать кнопку, часы будут переключаться между режимами 12HR и 24HR.
  4. После установки желаемого режима часов нажмите и удерживайте переключатель функций в течение 5 секунд. На дисплее появится время с мигающими часами.
  5. Для изменения показаний часов нажимайте и отпускайте переключатель функций. Каждый раз, когда вы нажмете и отпустите кнопку, показание будет изменяться на один час.
    6. ПРИМЕЧАНИЕ
    Установки времени AM или PM не предусмотрено. Поэтому установив часы, нажмите и удерживайте переключатель функций для перехода к минутам.
  6. После установки часов нажмите и удерживайте переключатель функций в течение 5 секунд. Начнут мигать минуты.
  7. Для изменения показаний минут нажимайте и отпускайте переключатель функций. Каждый раз, когда вы нажмете и отпустите кнопку, показание будет изменяться на одну минуту.
  8. После установки минут нажмите и удерживайте переключатель функций в течение 5 секунд. Минуты перестанут мигать, сигнализируя о том, что установка часов завершена.
  9. Поверните замок зажигания в положение OFF (ВЫКЛ.).
Функция запаса хода по топливу
Функция запаса хода по топливу показывает приблизительный запас хода с тем количеством топлива, которое осталось в баке.
  1. Повернув ключ зажигания в положение ACC (АСКСЕССУАР) или IGNITION (ЗАЖИГАНИЕ), нажимайте переключатель функций, пока не появится экран функции запаса хода по топливу, отмеченный буквой «r» в левой части дисплея одометра. Расчет запаса хода (в километрах или милях) до исчерпания топлива основан на количестве оставшегося в баке бензина. Запас хода можно вывести на дисплей в любой момент, нажав переключатель функций.
  2. Когда загорается индикаторная лампа низкого уровня топлива, функция запаса хода автоматически выводится на дисплей одометра до выключения режима автоматически всплывающего экрана нажатием и удержанием переключателя функций. Изображение дважды мигнет, сообщая о том, что режим автоматически всплывающей функции запаса хода выключен. Аналогичным образом автоматически всплывающий экран можно повторно разрешить, нажав и удерживая переключатель функций. Когда режим автоматически всплывающей функции восстановится, изображение запаса хода мигнет один раз.
    3. ПРИМЕЧАНИЕ
  3. Когда расчетное значение запаса хода покажет, что осталось 10 миль или 10 км, на дисплее функции запаса хода появится надпись «r Lo», сигнализирующая о том, что топливо скоро закончится.
  4. Индикатор низкого уровня топлива погаснет после заливки в бак достаточного количества топлива, выключения и повторного включения зажигания и начала движения ТС.
Тахометр
Cм. Рисунок 1. Тахометр показывает количество оборотов двигателя в минуту (об/мин).
УВЕДОМЛЕНИЕ
См. «СОВЕТЫ ПО ЭКСПЛУАТАЦИИ». Не превышайте максимально разрешенного значения оборотов двигателя, указанного в разделе «ЭКСПЛУАТАЦИЯ» (красная зона тахометра). Снижайте обороты, повышая передачу или сбрасывая газ. Работа на чрезмерно высоких оборотах может привести к поломке оборудования мотоцикла. (00159a)
Индикатор опрокидывания
ПРЕДУПРЕЖДЕНИЕ
После опрокидывания проверьте исправность работы всех органов управления. Ограниченное перемещение органов управления может негативно сказаться на эффективности работы тормозов, сцепления или на возможности переключения передач, что может привести к потере управления транспортным средством и серьезным травмам или гибели людей. (00350a)
При опрокидывании мотоцикла на дисплее одометра появляется надпись «tip» (опрокидывание). Двигатель не запустится, пока не будет выполнен сброс. Чтобы его выполнить, поверните ключ зажигания/включения фары в положение ВКЛ.–ВЫКЛ.–ВКЛ.

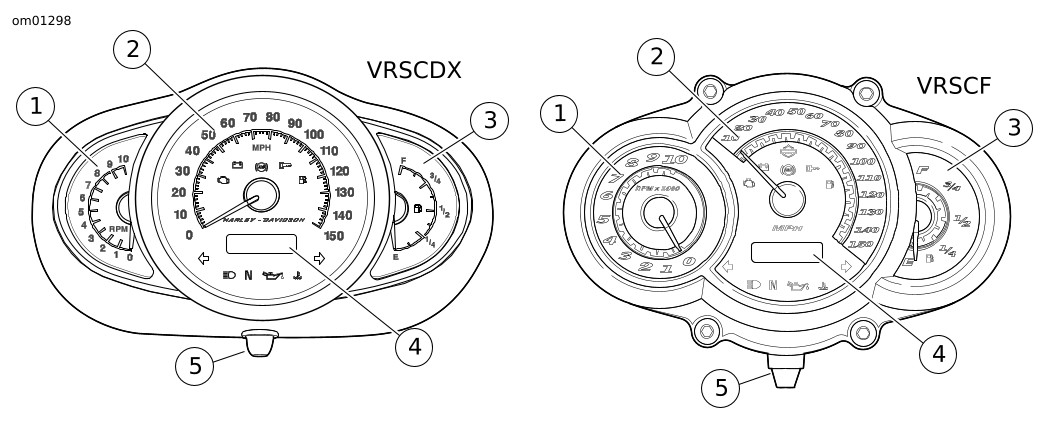

1Тахометр
2Спидометр
3Указатель уровня топлива
4Одометр
5Переключатель функций
Рисунок 1. Панель приборов
