Se Figur 1. Indikeringslampor finns längs instrumentklustrets undre del.
Blinkerindikering
Blinkerindikeringen blinkar när körriktningsvisarna eller varningsblinkrarna aktiveras.
Helljusindikering
Helljusindikeringen tänds när helljuset slås på.
Frilägesindikatorlampa
Frilägeslampan lyser när växellådan ligger i friläge.
Indikatorlampa för kylvätskans temperatur
OBS!
Om indikatorlampan för kylvätskans temperatur förblir tänd ska du alltid kontrollera kylvätskenivån. Om kylvätskenivån är korrekt och lampan fortfarande lyser ska du omedelbart stänga av motorn och kör inte vidare innan felet är lokaliserat och åtgärdat. Om du fortsätter att köra kan motorn skadas. (00158a)
VARNINGSkruva inte av eller ta bort trycklocket när kylsystemet är varmt. Kylsystemet står under tryck och het kylvätska och ånga kan pressas ut ur systemet, vilket kan ge svåra brännskador. Låt motorcykeln svalna innan service utförs på kylsystemet. (00091c)
Indikatorlampan för kylvätskans temperatur lyser när kylvätskans temperatur överstiger 117 °C (243 °F).
Se Underhåll och smörjning → Kylvätskenivå för att kontrollera och fylla på kylvätska vid behov. Se Felsökning → Kylsystem för andra möjliga orsaker. Om kylvätskenivån är tillräckligt hög och lampan fortfarande lyser ska du omedelbart stänga av motorn. Kontakta din återförsäljare för service.
Oljetryckslampa
OBS!
Om oljetryckslampan inte slocknar när motorn går ska du alltid kontrollera oljenivån först. Om nivån är korrekt och lampan fortfarande lyser ska du omedelbart stänga av motorn och kör inte vidare innan felet är lokaliserat och åtgärdat. Om du fortsätter att köra kan motorn skadas. (00157a)
Oljetryckslampan tänds om motorns oljecirkulation av någon anledning inte skulle fungera.
Oljetryckslampan lyser när tändningen slås på innan motorn startats. När motorn gått igång ska lampan slockna så snart motorvarvtalet når över tomgång.
Se Underhåll och smörjning → Kontrollera oljenivånom att kontrollera och fylla på motorolja vid behov. Se Felsökning → Motor för andra möjliga orsaker. Om oljenivån är tillräckligt hög och lampan fortfarande lyser ska du omedelbart stänga av motorn och uppsöka en återförsäljare för service.
| 1 | Vänster körriktningsvisare |
| 2 | Helljus |
| 3 | Friläge |
| 4 | Oljetryck |
| 5 | Kylvätsketemperatur |
| 6 | Höger körriktningsvisare |
| 7 | Låg bränslenivå |
| 8 | Stöldskyddssystem |
| 9 | ABS (ikonlampan km/h ABS visas också) |
| 10 | Urladdat batteri |
| 11 | Kontrollera motorn |

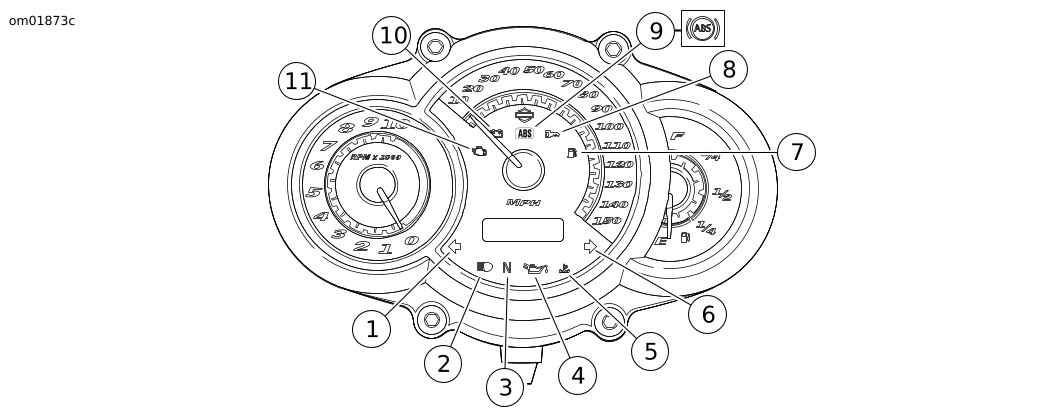

Figur 1. Indikeringslampor
