Specialverktyg
BeskrivningArtikelnummerMängd
SHOCK ADJUSTMENT SPANNER (SKRUVNYCKEL FÖR JUSTERING AV STÖTDÄMPARE)
94448-82B
1

Allmän
Bakstötdämparens fjäderförspänning kan justeras för den vikt som motorcykeln ska bära. Förspänningsringen har fem förspänningsgraderingar. Observera inställningslägena när du vrider på ringen.
Vänster och höger stötdämpare ska alltid ställas in till samma justering.
Justering
VARNING
Båda stötdämparna måste ställas in med samma fjäderförspänning. Olika inställningar kan påverka köregenskaperna negativt, vilket kan leda till dödsfall eller allvarliga personskador. (00036b)
OBS!
Vrid aldrig justeringsringen medurs förbi inställningsläge 5. Om du gör så kan det leda till att utrustningen skadas. (00166b)
  1. Se Figur 1. Placera en SHOCK ADJUSTMENT SPANNER (SKRUVNYCKEL FÖR JUSTERING AV STÖTDÄMPARE) (Artikelnummer:94448-82B) runt stötdämparens undre ring.
  2. Se Tabell 1. För att justera bakstötdämparens fjäderförspänning vrider du fjäderjusterkammen till önskat läge. När läge utanför kammen nås ska kammarna backas i motsatt riktning.
    1. Vrid ringen medurs (mot högre nummer) för att öka förspänningen.
    2. Vrid ringen moturs för att minska förspänningen.
Tabell 1. Rekommenderad fjäderförspänning
FÖRSPÄNNING*
LÄGE**
Mindre än 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) till högsta sammanlagda tillåtna vikt (se Tekniska data → Tekniska data → Viktuppgifter).
5
*Belastning inkluderar total vikt av förare, passagerare, tillbehör och last.
**Se reglage, instrument och signallampor → Stötdämpare → Justeringslägen för nocken på fjäderförspänningen beträffande förspänningslägen.

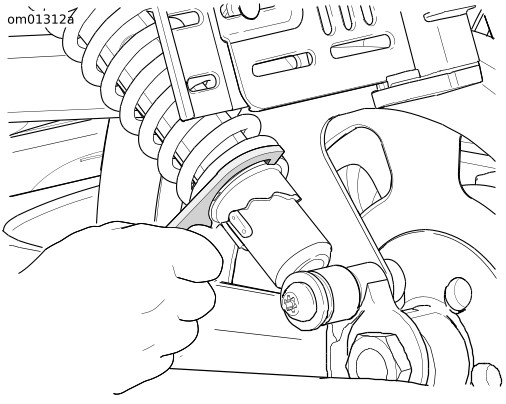

Figur 1. Justering av bakstötdämparens fjäderförspänning: VRSCF
Figur 2. Justeringslägen för nocken på fjäderförspänningen
