Herramientas especiales
| Descripción | Pieza n.º | Cantidad |
|---|---|---|
| LLAVE PARA FILTRO DE ACEITE | HD-42311 | 1 |
Consulte la Programación de mantenimiento → Registros de servicio → Intervalos regulares de servicio: Modelos V-Rod 2017. Cambie el aceite de motor a los intervalos regulares de servicio, durante el servicio normal, a temperaturas tibias o moderadas.
Los intervalos de cambio de aceite deben ser más cortos cuando el clima es frío. Vea Mantenimiento y lubricación → Lubricación de baja temperatura.
ADVERTENCIAAsegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d)
AVISO
No utilices distintas marcas de lubricante porque algunos lubricantes interactúan de forma química cuando se mezclan. El uso de lubricantes inferiores puede dañar el motor. (00184a)
| 1. | Vea Figura 2. Afloje el tapón de drenaje de aceite y deje salir completamente el aceite. | |
| 2. | Si es necesario, quite el soporte inferior del radiador para acceder al filtro de aceite. | |
| 3. | Quite el filtro de aceite con una LLAVE PARA FILTRO DE ACEITE (Pieza n.º:HD-42311). El filtro de aceite está ubicado sobre un soporte del filtro de aceite en la parte delantera del motor. NOTA Deseche el aceite y el filtro de aceite en conformidad con los reglamentos locales. | |
| 4. | Limpie la superficie de contacto de la junta del filtro en la placa de montaje (la superficie debe estar uniforme y libre de toda suciedad o material viejo de junta). | |
| 5. | Vea Figura 1. Aplique una capa delgada de aceite a la superficie de contacto de la junta en la placa de montaje y la junta del filtro de aceite nuevo (pieza N.º 63793-01K). | |
| 6. | Enrosque el filtro en el adaptador hasta que la junta toque la superficie de la placa; luego gire 2/3 a 1 vuelta completa. | |
| 7. | Vea Figura 2. Instale el tapón de drenaje de aceite de motor. Ajuste el tapón de drenaje a 30–40 N·m (22–30 ft-lbs). | |
| 8. | Si se desmontó, instale el soporte inferior del radiador. Ajuste los sujetadores a 20–26 N·m (15–19 ft-lbs). | |
| 9. | Consulte la Especificaciones → Especificaciones → Capacidades. Llene el motor con la cantidad recomendada de aceite. | |
| 10. | Verifique el aceite de motor. Vea Mantenimiento y lubricación → Verificación del nivel de aceite. |
| 1 | Una capa delgada de aceite SOLAMENTE |
| 2 | Filtro de aceite |
| 3 | Placa de montaje |
Figura 1. Aplicación de una capa delgada de aceite

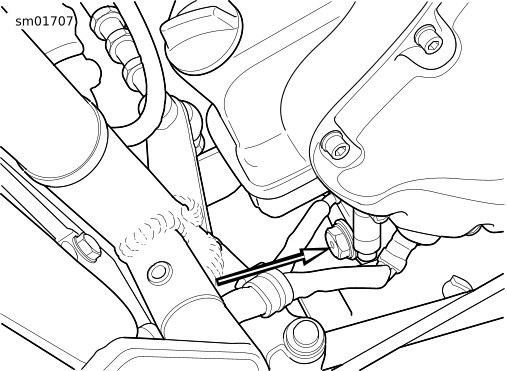

Figura 2. Tapón de drenaje de aceite: Modelo V-Rod
