Ferramentas especiais

Descrição	N.º de Ref.ª	Qtd.
CHAVE DE FILTROS DE ÓLEO	HD-42311	1

Consultar Programação da manutenção → Registos de serviço de oficina → Intervalos de assistência regular: Modelos V-Rod 2017. Mudar o óleo do motor nos intervalos de manutenção recomendados (serviço normal em temperaturas quentes ou moderadas).

Os intervalos de mudança de óleo devem ser reduzidos em condições de tempo frio. Consultar Manutenção e lubrificação → Lubrificação em condições de baixa temperatura.

ATENÇÃO

Durante as mudanças de óleo, não permita o contacto de lubrificantes ou fluidos com os pneus, rodas ou travões. Este contacto pode afetar negativamente a tração e provocar a perda de controlo do motociclo e acidentes mortais ou lesões corporais graves. (00047d)

AVISO

Não mude indiscriminadamente de marca de lubrificante, pois alguns lubrificantes interagem quimicamente quando misturados. A utilização de lubrificantes de qualidade inferior pode danificar o motor. (00184a)

1.	Consultar Figura 2. Desapertar o bujão de drenagem do óleo e drenar totalmente o óleo.
2.	Se necessário, remover o suporte do radiador inferior para aceder ao filtro de óleo.
3.	Remover o filtro com uma CHAVE DE FILTROS DE ÓLEO (N.º de Ref.ª:HD-42311). O filtro de óleo está localizado num suporte do filtro de óleo à frente do motor. NOTA Eliminar o óleo e o filtro de óleo conforme os regulamentos locais.
4.	Limpar a superfície de contacto da placa de montagem com a junta do filtro (a superfície deve estar lisa e livre de quaisquer resíduos ou restos da junta antiga).
5.	Consultar Figura 1. Aplicar uma película fina de óleo na superfície de contacto com a junta na placa de montagem, na junta e no filtro de óleo novo (Ref. 63793-01K).
6.	Enroscar o filtro no adaptador até a junta entrar em contacto com a superfície da placa, em seguida dar mais entre 2/3 e 1 volta completa.
7.	Consultar Figura 2. Instalar o bujão de drenagem do óleo do motor. Aperte o bujão de drenagem com um binário de 30–40 N·m (22–30 ft-lbs).
8.	Instalar o suporte do radiador inferior, se tiver sido desmontado. Apertar os elementos de ligação com um binário de 20–26 N·m (15–19 ft-lbs).
9.	Consultar Especificações → Especificações → Capacidades. Abastecer o motor com a quantidade de óleo recomendada.
10.	Verificar o óleo do motor. Consultar Manutenção e lubrificação → Verificação do nível de óleo.

1	Película fina de óleo APENAS
2	Filtro de óleo
3	Placa de montagem

Figura 1. Aplicação de uma película fina de óleo

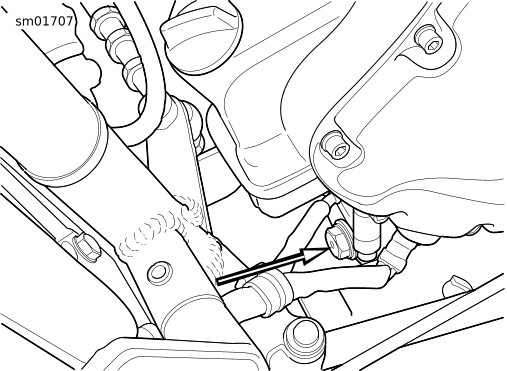

Figura 2. Bujão de drenagem do óleo: Modelo V-Rod
