Ferramentas especiais
DescriçãoN.º de Ref.ªQtd.
CHAVE DE PORCAS DE AJUSTE DE AMORTECIMENTO
94448-82B
1

Geral
A pré-carga da mola do amortecedor traseiro pode ser ajustada para o peso que o motociclo vai transportar. O colar de pré-carga tem cinco graduações de pré-carga. Observar os níveis de ajuste à medida que se roda o colar.
Definir os amortecedores esquerdo e direito sempre para o mesmo nível de ajuste.
Ajuste
ATENÇÃO
Ajuste ambos os amortecedores de modo uniforme. O ajuste incorreto pode afetar negativamente a estabilidade e o comportamento do motociclo e provocar acidentes mortais ou lesões corporais graves. (00036b)
AVISO
Não rodar o colar de ajuste do amortecedor para a direita além do nível de ajuste 5. A não observação destas regras pode levar à danificação de equipamento. (00166b)
  1. Consultar Figura 1. Coloque uma CHAVE DE PORCAS DE AJUSTE DE AMORTECIMENTO (N.º de Ref.ª:94448-82B) em volta do colar inferior do amortecedor.
  2. Consultar Tabela 1. Para ajustar a pré-carga da mola do amortecedor traseiro, rodar o came de ajuste da mola para a posição desejada. Ao regressar para a posição fora de came, os cames devem ser apoiados na direção contrária.
    1. Rodar o colar para a direita (na direção dos números mais altos) para aumentar a pré-carga.
    2. Rodar o colar para a esquerda para diminuir a pré-carga.
Tabela 1. Pré-carga recomendada
CARGA*
POSIÇÃO**
Inferior a 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) ao peso adicionado máximo admissível (consultar Especificações → Especificações → Pesos)
5
*A carga compreende o peso total combinado do condutor, passageiro, acessórios e carga.
**Ver Comandos e indicadores → Amortecedores → Posições do came de pré-carga dos amortecedores para informações sobre as posições de pré-carga.

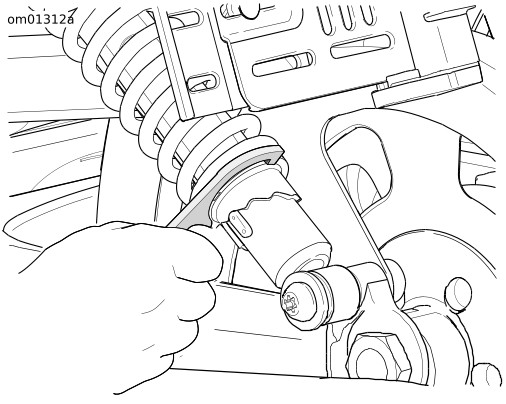

Figura 1. Ajuste do amortecedor na retaguarda: VRSCF
Figura 2. Posições do came de pré-carga dos amortecedores
