Remoção da lâmpada

AVISO

Quando for necessário fazer uma substituição, usar somente unidades ou lâmpadas do tipo “sealed beam” especificadas, disponíveis através de um distribuidor Harley-Davidson. Os faróis selados ou lâmpadas com potência incorreta podem provocar anomalias no sistema de carga do motociclo. (00209a)

1.	Retirar o fusível principal. Consultar Manutenção e lubrificação → Fusíveis e relés.
2.	Consultar Figura 1. Alcançar por trás do vão do farol e agarrar o conector do casquilho da lâmpada da luz de médios (1) ou luz de máximo (2).
3.	Apertar as patilhas de libertação para retirar o conector da lâmpada do farol.
	ATENÇÃO Manuseie as lâmpadas com cuidado e use óculos de proteção. As lâmpadas contêm gás pressurizado no interior; o seu manuseamento incorreto pode provocar lesões oculares graves. (00062b)
4.	Rodar a lâmpada 45 graus para a esquerda e removê-la cuidadosamente do alojamento. Descarte a lâmpada.

Colocação da lâmpada

AVISO

Não toque com os dedos nas lâmpadas de quartzo. A gordura dos dedos irá marcar o vidro e diminuir a durabilidade das lâmpadas. Manusear as lâmpadas com papel ou um pano seco e limpo. A não observação destas recomendações pode conduzir à danificação das lâmpadas. (00210b)

1.	Colocar uma lâmpada do farol nova no alojamento e alinhar as patilhas da lâmpada com as ranhuras no alojamento.
2.	Rodar a lâmpada para a direita aproximadamente 45 graus até parar.
3.	Ligar o conector à lâmpada do farol.
4.	Instalar o fusível principal.
	ATENÇÃO Verifique o funcionamento de todas as luzes e interruptores antes de utilizar o motociclo. A visibilidade deficiente do condutor pode provocar acidentes mortais ou lesões corporais graves. (00316a)
5.	Ligar a ignição e verificar em relação ao seu funcionamento correto.
6.	Alinhar o farol, se necessário. Consultar Manutenção e lubrificação → Alinhamento do farol dianteiro.

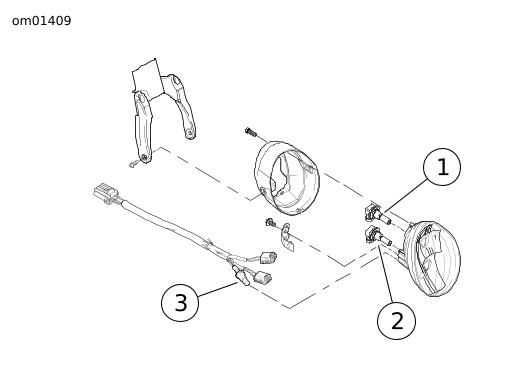

1	Lâmpada (médios)
2	Lâmpada (máximos)
3	Lâmpada da luz de presença (internacional apenas)

Figura 1. Farol dianteiro (modelo VRSCF)
