PEMBERITAHUAN
Jangan pernah mengutak-atik atau mengubah odometer kendaraan. Ini merupakan tindakan ilegal. Mengutak-atik atau mengubah odometer kendaraan dapat menyebabkan kerusakan peralatan. (00160a)
CATATAN
Sakelar pemicu terletak di depan kontrol tangan kiri. Lihat Operasi → Sakelar Kontrol Tangan Kiri → Modul Sakelar Tangan Kiri (umum) .
Odometer
Lihat Gambar 1. Odometer menampilkan total jarak tempuh sepeda motor. Tekan sakelar pemicu untuk mengganti fungsi odometer. Waktu (Freewheeler ™ (FLRT)) dan odometer dapat ditampilkan saat sepeda motor mati dengan menekan sakelar pemicu.
Mengganti unit (Freewheeler (FLRT)): Saat odometer ditampilkan, tekan dan tahan sakelar pemicu hingga unit berubah menjadi MI atau KM untuk sepeda motor tanpa sistem audio. Semua fungsi odometer akan menampilkan unit yang dipilih.
Mengganti unit (Tri Glide Ultra (FLHTCUTG)): Ubah pengaturan pada radio menjadi SATUAN atau METRIK SISTEM INGGRIS . Semua fungsi radio dan odometer akan menampilkan unit yang dipilih. Lihat MANUAL PEMILIK BOOM! BOX.
Odometer Trip
Kedua odometer trip (A dan B) menampilkan total jarak tempuh sejak terakhir kali direset. Untuk memeriksanya, tekan dan lepas sakelar pemicu hingga odometer trip yang dikehendaki (A atau B) ditampilkan.
Reset: Dengan odometer trip yang dikehendaki ditampilkan (A atau B), tekan dan tahan sakelar pemicu hingga odometer trip yang dipilih direset ke angka nol.
Kisaran Bahan Bakar
Tampilan kisaran bahan bakar menampilkan perkiraan jarak yang dapat ditempuh dengan jumlah bahan bakar yang tersisa di tangki bahan bakar. Tampilan kisaran akan diperbarui ketika kendaraan berjalan.
Menampilkan Kisaran Bahan Bakar: Dengan sakelar ignisi berada di posisi AKSESORI atau IGNISI, tekan sakelar pemicu hingga kisaran bahan bakar ditampilkan. Kisaran bahan bakar ditampilkan dengan huruf "R" di sisi kiri layar. Perhitungan jarak tempuh (mil atau kilometer) sampai bahan bakar habis akan ditampilkan, berdasarkan jumlah bahan bakar di dalam tangki.
Bahan Bakar Hampir Habis: Kisaran bahan bakar otomatis ditampilkan pada jendela odometer saat lampu bahan bakar hampir habis menyala. Saat kisaran bahan bakar turun ke 10 mil atau 10 kilometer, jendela odometer menampilkan "LO RNG" untuk menunjukkan bahwa bahan bakar sepeda motor hampir habis. Isi ulang secepat mungkin. Lihat Spesifikasi → Spesifikasi → Kapasitas .
Mematikan Popup Otomatis untuk Bahan Bakar Hampir Habis: Pada tampilan kisaran bahan bakar, tahan sakelar pemicu hingga kisaran bahan bakar berkedip dua kali. Untuk menyalakan kembali fitur ini, tahan sakelar pemicu hingga kisaran bahan bakar berkedip satu kali.
Reset: Untuk mereset lampu peringatan bahan bakar hampir habis dan kisaran bahan bakar, diperlukan bahan bakar dalam jumlah yang cukup di dalam tangki dan perubahan siklus ignisi (IGNITION-OFF-IGNITION).
Penambahan setidaknya 7,6 L (2 USgal) bahan bakar akan memperbarui kisaran bahan bakar. Kisaran bahan bakar secara perlahan diperbarui dalam 48 km (30 mi) setelah bahan bakar diisi.
Penyambungan Kembali dan Pengaktifan Baterai: Jika baterai dilepas dan disambungkan kembali, indikator memerlukan bahan bakar sekitar setengah volume tangki untuk mengaktifkan fungsi kisaran bahan bakar.
Takometer Digital: Freewheeler (FLRT)
Tekan dan lepas sakelar pemicu hingga takometer digital ditampilkan. Jendela odometer akan menampilkan pesan "GEAR/RPM" dengan cepat, lalu menampilkan posisi gigi saat ini dan kecepatan mesin (rotasi per menit).
Waktu: Freewheeler (FLRT)
Lihat Gambar 2. Pada model Freewheeler ™ (FLRT), waktu ditampilkan pada jendela odometer. Lakukan langkah-langkah berikut untuk menyetel waktu.
  1. Alihkan sakelar ignisi ke AKSESORI atau IGNISI.
  2. Tekan sakelar pemicu beberapa kali hingga waktu ditampilkan.
  3. 12HR/24HR: Tekan dan tahan sakelar pemicu hingga 12HR mulai berkedip. Tekan sakelar pemicu untuk mengganti tampilan jam menjadi 12 Jam (12HR) atau 24 Jam (24HR).
  4. Jam: Tekan dan tahan sakelar pemicu hingga jam berkedip. Tekan sakelar pemicu beberapa kali untuk mengatur jam ke waktu yang benar.
  5. Menit: Tekan dan tahan sakelar pemicu hingga menit mulai berkedip. Tekan sakelar pemicu beberapa kali untuk mengatur menit ke waktu yang benar.
  6. AM/PM: Jika 12HR dipilih, tekan dan tahan sakelar pemicu hingga AM/PM mulai berkedip. Tekan sakelar pemicu untuk mengganti AM ke PM atau sebaliknya.
    7. CATATAN
    Penanda waktu AM atau PM tidak muncul di tampilan waktu reguler. Sepeda motor menggunakan pemilihan waktu untuk tujuan diagnostik.
  7. Tekan dan tahan sakelar pemicu untuk menyimpan pengaturan waktu.
  8. Putar sakelar ignisi ke posisi OFF.
Indikator sepeda motor terbalik
PERINGATAN
Jika motor terjungkal, periksa semua kontrol apakah berfungsi dengan baik. Pergerakan kontrol terbatas dapat memengaruhi performa rem, kopling, atau kemampuan untuk memindah gigi, yang dapat menyebabkan hilangnya kontrol pada sepeda motor dan kematian atau cedera parah. (00350a)
Lihat Gambar 3. Jika sepeda motor terbalik, kata "tIP" akan muncul pada jendela odometer. Mesin tidak akan menyala hingga sepeda motor dikembalikan ke posisi normal. Lihat Operasi → Menyalakan setelah Mengalami Kondisi Terbalik untuk mereset.
Tidak Ada Pesan Fob
Jika sepeda motor memiliki sistem keamanan dan terpaksa jalan tanpa fob, "NO FOB" muncul sekilas di jendela odometer.
Tanpa fob, sepeda motor hanya dapat dinyalakan dengan entri PIN manual untuk menonaktifkan sistem keamanan. Lihat SISTEM KEAMANAN → Memasang dan Melepaskan Perlengkapan .

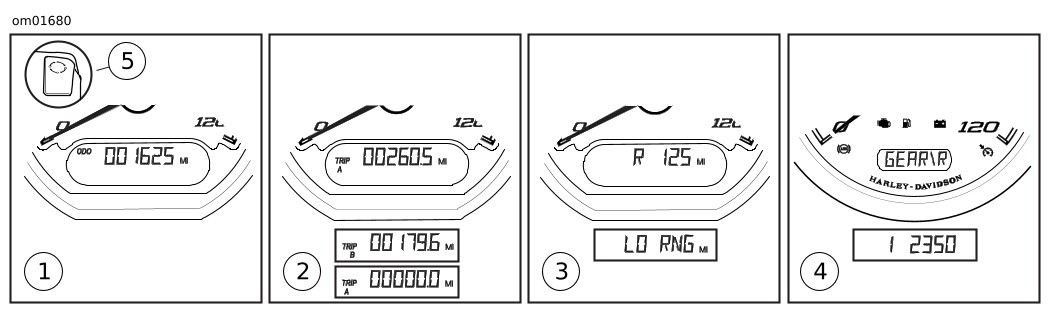

1Odometer
2Odometer trip (A, B, reset)
3Kisaran bahan bakar (kisaran bahan bakar hampir habis)
4 Takometer digital (Freewheeler ™ (FLRT))
5Sakelar pemicu (kontrol tangan kiri)
Gambar 1. Fungsi Odometer
1Pengaturan 12 jam/24 jam
2Pengaturan jam
3Pengaturan menit
4Pengaturan AM/PM (mode 12 jam)
Gambar 2. Mengatur Waktu: Freewheeler (FLRT)

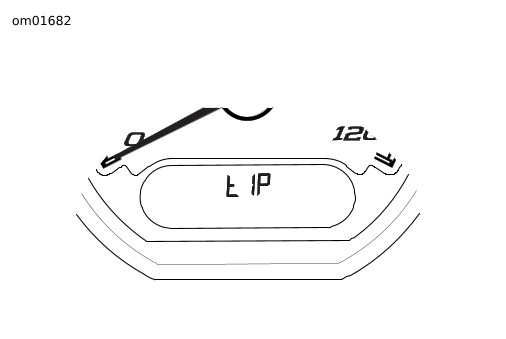

Gambar 3. Indikator Ujung
