ЕСКЕРТУСүзгі элементін тазалау үшін бензинді немесе еріткіштерді пайдаланбаңыз. Жанғыш тазалау құралдары кіріс жүйесінің өртенуіне себеп болып, өлімге немесе ауыр жарақат алуға әкелуі мүмкін. (00101a)
ЕСКЕРТУСығылған ауа теріні тесіп жарақаттауы мүмкін және сығылған ауадан ұшатын қоқыс көзді қатты жарақаттауы мүмкін. Сығылған ауамен жұмыс істеген кезде қорғауыш көзілдірік киіңіз. Ешқашан қолыңыз арқылы ауаның ағуын тексермеңіз немесе ауа ағынының жылдамдығын анықтамаңыз. (00061a)
ХАБАРЛАНДЫРУ
Қозғалтқышты іске қосу алдында ауа сүзгісін орнатыңыз. Оны орындамаудан қозғалтқышқа қоқыс түсіп, қозғалтқыштың зақымдалуы мүмкін. (00207a)
- Техникалық қызмет көрсету кестесі → Қызмет көрсетудің тұрақты аралығы → Қызмет көрсетудің тұрақты аралығы: 2015 Softail үлгілері көріңіз. Тиісті уақыт аралықтарында ауа тазалау құралының қақпағын шығарып, сүзгі элементін тексеріңіз. Шаңды ортада жұмыс істеген кезде жиірек тексеріңіз.
- Қағаз/торлы сүзгі элементін жұмсақ тазалау құралы қосылған жылы сумен жуыңыз. Лайды кетіру үшін сүзгі элементін қатты бетке соқпаңыз.
- Сүзгі элементін кептіріңіз немесе төмен қысымды ауамен ішінен үрлеп кептіріңіз. Harley-Davidson қағаз/торлы ауа сүзгісінің элементінде ауа сүзгісінің майын ПАЙДАЛАНБАҢЫЗ.
- Сүзгі элементін күшті жарық көзінде ұстаңыз. Жарық материалдан бірқалыпты көрінсе, элемент жеткілікті түрде таза болады.
- Егер сүзгі элементі зақымдалса немесе сүзгі материалын дұрыстап тазалау мүмкін болмаса, оны ауыстырыңыз.
- Негіздік тұғыр төсемін, ауа сүзгісі элементін және алып тасталған болса, кронштейнді орнатыңыз. Кронштейн бұрандаларын бекітіңіз. 1 кестесі көріңіз.
- Ауа тазалау құралының қақпағын орнатыңыз. LOCTITE THREADLOCKER 243 (көк) ойығын қақпақ бұрандасының түйіндеріне қойып, бекітіңіз. 1 кестесі көріңіз.
1 кестесі. Ауа тазартқышын бекіту сәті
БЕКІТУ | СӘТІ |
|---|---|
Ауа сүзгісі кронштейнінің бұрамалары | 12,2–14,9 N·m (108–132 in-lbs) |
Ауа сүзгісі қақпағының бітеуіш-бұрандасы | 4,1–6,8 N·m (36–60 in-lbs) |

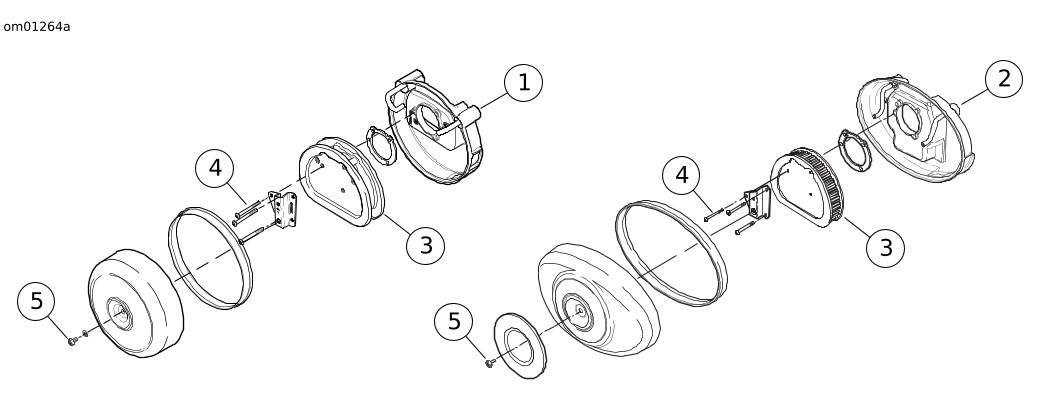

| 1 | Ауа тазартқыш жинағы (Отандық/Канадалық FLS үлгісі) |
| 2 | Ауа тазартқыш жинағы (Басқа Softail үлгілері) |
| 3 | Ауа сүзгісі |
| 4 | Кронштейн бұрамалары (3) |
| 5 | Бітеуіш-бұранда |
1 суреті. Ауаны тазалау құралы
