Стартер қосқышы
1 суреті көріңіз. Электрлік стартер қосқышы (5) оң жақ рульді басқару тобында орналасқан. Жұмыс → Қозғалтқышты іске қосу көріңіз.
  1. Қозғалтқыштың OFF/RUN (Өшірулі/қосулы) ауыстырып-қосқышын (6) ӨШІРУЛІ күйіне және берілісті бейтарап күйге қойыңыз. Бейтарап (жасыл) индикатор шамы жанып тұруы керек.
  2. Басқару құралдары және индикаторлар → Оталдыру қосқышы → Оталдыру қосқышы: Softail үлгілері (FXSB-ден басқасы) көріңіз. Оталдыру ауыстырып қосқышын IGN (ОТАЛДЫРУ) режиміне қойып, стартер моторын іске қосу үшін START (БАСТАУ) ауыстырып-қосқышын басыңыз.
    3. ЕСКЕРТПЕ
    • Стартер іске қосылған кезде фара аккумулятор жүктемесін азайту үшін бір сәтке өшіріледі.
    • Егер двигатель іске қосылмаса, стартер моторы бес секунд жұмыс істеп, одан кейін тоқтайды. ІСКЕ ҚОСУ қосқышын босатып басыңыз. Бірнеше сәтсіз іске қосу әрекетінен кейін Harley-Davidson дилеріне хабарласыңыз.
4-бағытты қауіпті ескерту шамдары
1 суреті көріңіз. Қауіпті ескерту ауыстырып-қосқышы (5) электрлік стартер қосқышының үстінде орналасқан. Бұл жүйе көмек табылғанша ақаулығы бар мотоциклді 4-бағытты шам режимінде қалдыруға және қорғауға мүмкіндік береді.
  1. IGN (оталдыру) немесе ACC (керек-жарақ) күйіндегі оталдыру ауыстырып-қосқышымен 4-бағытты шамдарды іске қосу үшін қауіпті ескерту үшбұрышын басыңыз.
    2. ЕСКЕРТПЕ
    Қосымша қауіпсіздік жүйесімен жабдықталған жағдайда, 4-бағытты шамдарды қосу және шамдарды болдырмау кезінде пульт болуы тиіс.
  2. Оталдыруды OFF (өшірулі) күйіне бұрыңыз. 4-бағытты шамдар екі сағаттай немесе жүргізуші операцияны болдырмағанға дейін жыпылықтайды.
  3. Болдырмау үшін оталдыруды ACC немесе ON (қосулы) күйіне бұрып, электрлік стартер қосқышының үстіндегі ескерту үшбұрышын басыңыз.
Двигательді OFF/RUN (Өшіру/Іске қосу) қосқышы
1 суреті көріңіз. Қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышы (6) қозғалтқыш қуатын ON (Қосу) немесе OFF (Өшіру) күйіне қояды. Қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышы оң жак руль басқаруында орналасқан. Қозғалтқыш қуатын өшіру және қозғалтқышты өшіру үшін қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышының жоғарғы бөлігін басыңыз. Қозғалтқышты қосу және пайдалану үшін қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышының төменгі бөлігін басыңыз.
ЕСКЕРТПЕ
  • Қозғалтқышты қосу немесе пайдалану үшін қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышы RUN (іске қосу) күйінде болуы керек.
  • Қозғалтқыштың OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышы қозғалтқышты өшіру үшін қолданылуы қажет.
  1. Қозғалтқыштың тоқтату ауыстырып-қосқышын OFF(өшірулі) күйіне бұрыңыз.
  2. Басқару құралдары және индикаторлар → Оталдыру қосқышы → Оталдыру қосқышы: Softail үлгілері (FXSB-ден басқасы) көріңіз. Электр қуатын толығымен OFF(өшірулі) ету үшін оталдыру ауыстырып-қосқышын OFF (өшірулі) күйіне ауыстырыңыз.
Дроссельдік жапқышты басқару тұтқасы
1 суреті көріңіз. Дроссельдік жапқышты басқару тұтқасы (8) оң жақ рульді басқаруда орналасқан және оң қолмен басқарылады.
Ұзақ сапарларда жүргізушінің шаршауын азайтуға арналған серіппелі дроссельдік үйкелісті реттеу бұрамасы (10), круиздік құрылғымен жабдықталмаған үлгілерде, дроссельдік тұтқа қамытының төменгі жағында орналасқан.
1. Дроссельдік жапқышты жабу (баяулату) үшін дроссельдік жапқышты басқару тұтқасын сағат тілімен (мотоцикл алдына қарай) баяу бұрыңыз.
2. Дроссельдік жапқышты ашу (жылдамдату) үшін дроссельдік жапқышты басқару тұтқасын сағат тіліне қарсы (мотоцикл артына қарай) баяу бұрыңыз.
ЕСКЕРТУ
Дроссельді орнататын бұраманы қозғалтқыш бос жүріске автоматты түрде оралмайтын жерге бекітпеңіз. Шамадан тыс бекіту салдарынан өлім не ауыр жарақат алу жағдайларын тудыратын көлікті басқаруды жоғалтуға әкелуі мүмкін. (00031b)
3. Қолды тұтқадан алған кезде дроссельдік жапқыш бос күйіне қайтып келе алатындай дроссельдік жапқыш үйкелісін реттеу бұрамасын босатыңыз.
ЕСКЕРТПЕ
Дроссельдік жапқышты реттеу бұрамасы қалыпты тоқтау немесе қозғалу жағдайларында қолданбауы қажет.
4. Тұтқадағы үйкелісті ұлғайту үшін дроссельдік жапқышты реттеу бұрамасын бұраңыз. Бұл дроссельдік механизмді жұмсартады.
Қолмен реттелетін ілінісу иінтірегі
ЕСКЕРТУ
Қолмен басқару құралы иінтірегі мен руль тұтқасы арасына саусақтарыңызды салмаңыз. Қолды дұрыс қоймау басқару иінтірегі жұмысына әсер етіп, көлікті басқара алмауға әкелуі мүмкін, ал бұл өлімге немесе ауыр жарақатқа себеп болады. (00032a)
1 суреті көріңіз. Қолмен реттелетін ілінісу иінтірегі (1) сол жақ рульде орналасады және сол қол саусақтарымен басқарылады.
  1. Іліністі толық өшіру үшін қолмен реттелетін ілініс иінтірегін руль тұтқасына қарсы баяу тартыңыз.
  2. Берілісті ауыстырғыш иінтірегімен бірінші беріліске ауыстырыңыз. Басқару құралдары және индикаторлар → Берілістерді ауыстырып-қосатын иінтірек көріңіз.
  3. Ілінісуді қосу үшін қолмен реттелетін ілінісу иінтірегін баяу босатыңыз.
Ілінісу ауыстырып-қосқышы руль қосқышы торабымен біріккен. Бұл жүргізушіге көлік құралын кез келген берілісте (немесе бейтарап күйде) беріліс қосылып тұрған уақытта қосуына мүмкіндік береді. Егер ілінісу өшірілмеген және көлік құралы берілісте болса, көлік құралы қосылмайды.
HORN/TRIP (ДЫБЫС ДАБЫЛЫ/ЖҮРІС) ауыстырып-қосқышы
HORN (ДЫБЫС ДАБЫЛЫ):1 суреті көріңіз. Дыбыстық сигналды сол жақ басқару құралдарындағы ДЫБЫСТЫҚ ДАБЫЛ ауыстырып-қосқышын (2) басу арқылы басқаруға болады. Дыбыстық сигналды 10 секундқа белсендіруге болады. Егер дыбыстық дабыл одан ұзағырақ уақыт ұсталса, дыбыстық дабыл автоматты түрде ісін тоқтатады.
TRIP (ЖҮРІС): TRIP (жүріс) ауыстырып-қосқышы жүріс одометрін іске қосады және дисплейдегі әр түрлі экрандарды шолу үшін одометр дисплейін іске қосу үшін қолданылады. OFF (ӨШІРУЛІ) күйдегі оталдыру ауыстырып-қосқышымен жүріс ауыстырып-қосқышы уақыт немесе одометр дисплейін іске қоса алады.
Фара түсін ауыстыру қосқышы
1 суреті көріңіз. Фараны ауыстырып-қосқыш (3) сол жақ рульде орналасқан.
Алыс жарық: Алыс жарықты белсендіру үшін қосқыш үстін басыңыз. Алыс (көк) жарық индикаторы алыс жарық қосылған уақытта жанады.
Жақын жарық: Жақынға түсіру жарығын іске қосу үшін ауыстырып-қосқыштың төменгі жағын басыңыз.
Алыс жарықты жыпылықтату: Алыс жарықты жыпылықтату үшін қосқыштың астын басып тұрыңыз.
Бұрылыс сигналы қосқыштары
1 суреті көріңіз. Әр рульді басқару тобында бұрылыс сигналының ауыстырып-қосқышы бар.
ЕСКЕРТПЕ
Алдыңғы бұрылыс сигналы шамдары іске қосу шамдары ретінде де қызмет етеді. Бұл мүмкіндік барлық нарықтарда қолжетімді болмауы мүмкін.
1Қолмен реттелетін ілінісу иінтірегі
2HORN/TRIP (ДЫБЫС ДАБЫЛЫ/ЖҮРІС) ауыстырып-қосқышы
3LIGHTS (ЖАРЫҚТЫ) ауыстырып-қосқышы
4Сол жақ бұрылыс сигналының қосқышы
5START(БАСТАУ)/қауіпті ескерту ауыстырып-қосқышы
6OFF/RUN (Өшіру/Іске қосу) ауыстырып-қосқышы
7Тежегіш иінтірегінің қолсабы
8Дроссельдік жапқышты басқару тұтқасы
9Оң жақ бұрылыс сигналының қосқышы
10Үйкелісті реттеу бұрамасы

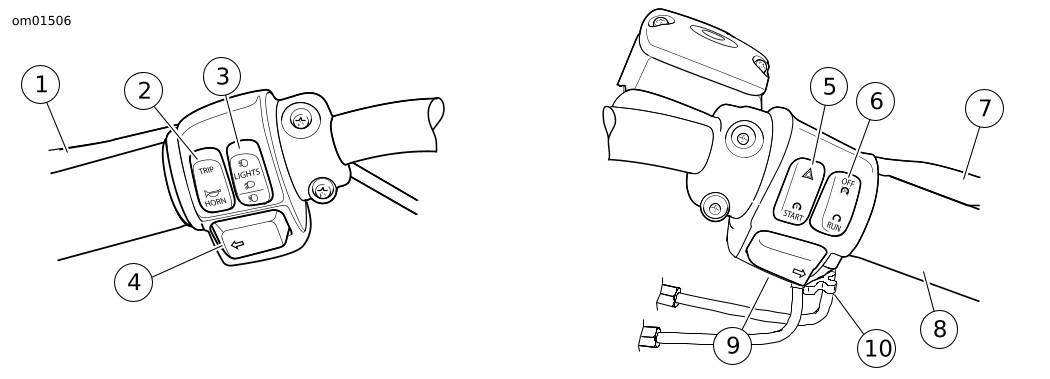

1 суреті. Руль басқару құралдары
