Hoofdzekering
Zie Afbeelding 1. Een 50 A-hoofdzekering bevindt zich nabij het zekeringblok. Als u de hoofdzekering verwijdert, wordt de voeding naar alle systemen uitgeschakeld met uitzondering van de startmotor/magneetklep.
Indien het voertuig is uitgerust met een alarmsysteem met sirene, draait u de contactsleutel naar ON met de aanwezige handsfree afstandsbediening om het alarmsysteem uit te schakelen voor het verwijderen van de hoofdzekering, anders gaat de sirene af.
OPMERKING
Zet de contactsleutelschakelaar in de stand OFF (uit) voordat de hoofdzekering wordt geplaatst.
Systeemzekeringen
MEDEDELING
Sla geen stappen over bij het vervangen van zekeringen. Indien er stappen worden overgeslagen, kan het geluidssysteem en/of andere motorsystemen beschadigd raken. (00223a)
Zie Afbeelding 1. Zekeringen bevinden zich onder de linker zijafdekking.
Als het probleem door vervanging van de zekering niet is verholpen, raadpleeg dan een Harley-Davidson-dealer voor een elektrische diagnose.
| 1. | Plaats de contactschakelaar in de stand OFF (uit). | |
| 2. | Verwijder de linker zijafdekking. Zie Onderhoud en smering → Zekeringen en relais. | |
| 3. | Druk op de nopjes op de linker- en rechterzijkant van de afdekking van het zekeringblok. Verwijder de afdekking. | |
| 4. | Zie Afbeelding 2. Verwijder de zekering en inspecteer het element. | |
MEDEDELING Gebruik altijd vervangingszekeringen van het juiste type en het juiste amperage. Indien de verkeerde zekeringen worden gebruikt, kan dit schade aan de elektrische systemen veroorzaken. (00222a) | ||
| 5. | Vervang de zekering indien het element is verbrand of beschadigd. OPMERKING Gebruik zekeringen voor motorvoertuigen ter vervanging. Het zekeringblok bevat reservezekeringen. | |
| 6. | Plaats de zekeringblokafdekking. | |
| 7. | Installeer de linker zijafdekking. |
| 1 | Afdekking zekeringblok |
| 2 | Hoofdzekering |
| 3 | Druk op de tabs om deze te verwijderen |
Afbeelding 1. Zekeringblokken (onder linkerzijafdekking)
| 1 | Systeemvoeding (7,5 A) |
| 2 | Accu (5 A) |
| 3 | P&A (20 A) |
| 4 | Reserve (5 A) |
| 5 | P&A-relais |
| 6 | Koeling/claxonrelais |
| 7 | Reserve (7,5 A) |
| 8 | Reserve (20 A) |
| 9 | Hoofdzekering (50 A) |

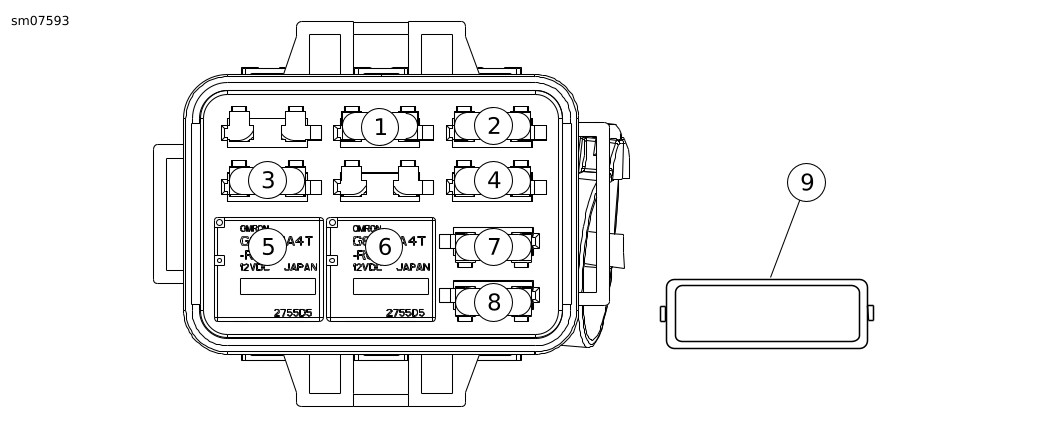

Afbeelding 2. Zekeringen
