AVISO
O nível do motor deve ser verificado com o motor quente. Para a inspeção pré-utilização, com o motociclo apoiado no descanso em piso horizontal, o nível do óleo deve situar-se entre as setas da vareta com o motor frio. Com o motor FRIO, não adicionar óleo até à marca cheio (FULL) da vareta de nível. (00185a)
Ver a Figura 1. A vareta de nível está localizada no lado direito inferior do motor.
Verificação do nível de óleo (motor frio)
Para verificar o nível do óleo A FRIO, proceder conforme indicado a seguir:
- Ver a Figura 1. Para verificação pré-utilização, com o motociclo apoiado no descanso em piso horizontal, remover o tampão de enchimento de óleo do motor. Limpar a vareta de nível e introduzi-la novamente no cárter, apertando bem o tampão.
- Ver a Figura 2. Remover a vareta e verificar o nível do óleo. O nível do óleo deve situar-se entre as duas marcas da vareta de nível. Se o nível do óleo estiver abaixo da seta inferior, adicionar óleo até o nível ficar entre as duas marcas (1) da vareta de nível.
- Colocar novamente o tampão de enchimento e enroscá-lo bem no bocal.
NOTA
Limpar o óleo das roscas da vareta de nível. A presença de óleo nas roscas pode provocar a sua passagem no vedante da vareta de nível. Esta ocorrência pode ser incorrectamente interpretada como uma fuga de óleo.
Ver Figura 2. Na adição de óleo com o motor frio, o nível não deve ultrapassar o ponto médio da vareta de nível.
Verificação do nível de óleo (motor quente)
Para verificar o nível do óleo A QUENTE, proceder conforme indicado a seguir:
- Conduzir o motociclo, até o motor atingir a temperatura normal de funcionamento.
- Com o motociclo apoiado no descanso e em piso horizontal, deixar o motor funcionar ao ralenti durante 1 a 2 minutos. Desligar o motor.
- Remover e limpar a vareta de nível de óleo. Introduzir e apertar bem o tampão.
- Ver a Manutenção e lubrificação → Lubrificação do motor → Óleos de motor recomendados. Remover a vareta e verificar o nível do óleo. Adicionar óleo até o nível se situar na marca cheio (FULL) da vareta de nível. Não atestar demasiado. Utilizar apenas o óleo recomendado em Manutenção e lubrificação → Lubrificação do motor.
- Instalar novamente o tampão de enchimento e enroscá-lo bem no bocal.
NOTA
Durante o tempo frio, o motor pode demorar mais tempo até atingir a temperatura normal de funcionamento.
AVISO
Com o óleo quente, o nível não deverá ser inferior à marca adicionar/encher (Add/Fill) da vareta de nível de óleo. O nível excessivo de óleo pode danificar o equipamento ou provocar o funcionamento deficiente. (00189a)
AVISO
Não encha demasiado com óleo. Um nível de óleo excessivo provoca o seu arrastamento para o filtro de ar e a danificação e/ou funcionamento deficiente do equipamento. (00190b)
- Verificar o nível do óleo a cada abastecimento de combustível.
- Ver a Programação da manutenção → Intervalos de serviço regular → Intervalos de serviço regular: Modelos Dyna 2011 os intervalos de mudança de óleo recomendados.

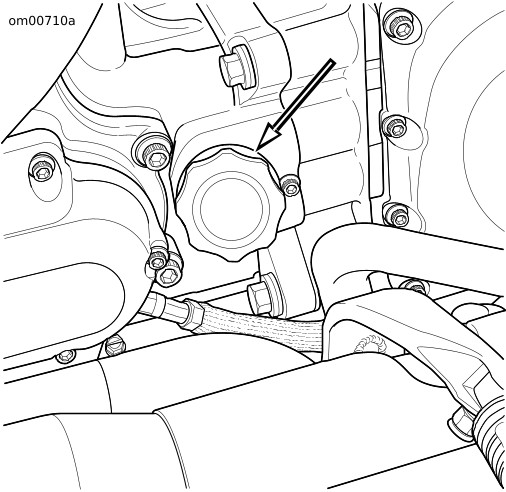

Figura 1. Localização da vareta de nível de óleo: Modelos Dyna
| 1 | Seta inferior (adicionar óleo) |
| 2 | Nível de óleo com motor frio |
| 3 | Seta superior (nível de óleo com motor quente) |
Figura 2. Vareta de nível de óleo do motor
