Ferramentas especiais
DescriçãoN.º de Ref.ªQtd.
CHAVE DE PORCAS DE AJUSTE DE AMORTECIMENTO
94448-82B
1

Ajustar a pré-carga da mola do amortecedor para a carga total. Aumentar a pré-carga para cargas pesadas. Reduzir a pré-carga para cargas mais leves.
ATENÇÃO
Ajuste ambos os amortecedores de modo uniforme. O ajuste incorreto pode afetar negativamente a estabilidade e o comportamento do motociclo e provocar acidentes mortais ou lesões corporais graves. (00036b)
AVISO
Não rodar o colar de ajuste do amortecedor para a direita além do nível de ajuste 5. A não observação destas regras pode levar à danificação de equipamento. (00166b)
NOTA
Alguns modelos possuem uma tampa sobre o came de pré-carga. Introduzir os dentes da chave de porcas de ajuste dos amortecedores nos furos da tampa.
Ver a Figura 1. Com a CHAVE DE PORCAS DE AJUSTE DE AMORTECIMENTO (N.º de Ref.ª:94448-82B) rodar o came de pré-carga para a esquerda até parar. Começando em um na posição de batente, rodar a chave para a direita e contar cada posição até ao valor especificado. Ver a Tabela 1.
1Tampa do came de pré-carga
2Chave de porcas
Figura 1. Ajuste da pré-carga dos amortecedores
Tabela 1. Pré-carga dos amortecedores recomendada: Modelos Dyna
CARGA*
POSIÇÃO**
kg
lb
FXDF
FXDL
FXDC
FXDWG
FXDB
Menos do que 60
135
1
1
60-75
135-165
1
2
75-89
165-195
2
3
89-102
195-225
3
4
102-116
225-255
4
5
Superior a 116
255
5
5
*Adicionar o peso do condutor, passageiro, equipamento de condução, acessórios e carga.
**Ver a Manutenção e lubrificação → Pré-carga dos amortecedores → Posições do came de pré-carga dos amortecedores.

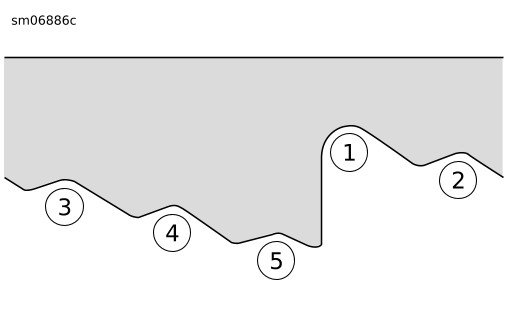

Figura 2. Posições do came de pré-carga dos amortecedores
