Erikoistyökalut

Kuvaus	Osanumero	Määrä
SHOCK ADJUSTMENT SPANNER (iskunvaimentimien säätöavain)	94448-82B	1

VAROITUS

Säädä molemmat iskunvaimentimet samoin. Virheellinen säätö voi heikentää moottoripyörän vakautta ja käsiteltävyyttä, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00036b)

HUOMAUTUS

Älä käännä iskunvaimentimen säätöpantaa myötäpäivään asetuksen 5 ohi. Tämä voi johtaa laitteiston vioittumiseen. (00166b)

HUOMAUTUS

Viisiasentoiset iskunvaimentimet: Katso Kuva 3. Älä käännä esijännitysnokkaa asennon viisi (5) yli asentoon yksi (1) tai asennosta yksi (1) yli asentoon viisi (5).
Kolmiasentoiset iskunvaimentimet:Älä käännä esijännitysnokkaa asennon kolme yli asentoon yksi tai asennosta yksi (1) yli asentoon kolme.

XL-mallit: Katso Kuva 1. Käännä säätönokkaa tarvittava määrä SHOCK ADJUSTMENT SPANNER (iskunvaimentimien säätöavain) (Osanumero:94448-82B).

Viisiasentoiset iskunvaimentimet: Katso lisätietoja kohdasta Taulukko 1.
Kolmiasentoiset iskunvaimentimet: Katso lisätietoja kohdasta Taulukko 2.

XR 1200X: Katso Kuva 2. Käännä säätönokka tarvittavaan asentoon työkalusarjan kahvallisella mutteriavaimella. Katso lisätietoja kohdasta Taulukko 1.

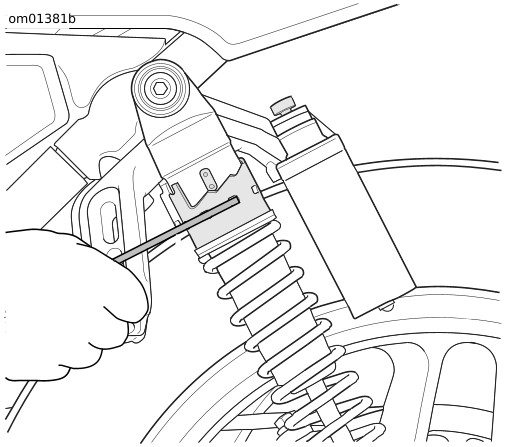

Kuva 1. Iskunvaimentimen esijännityksen säätäminen: XL-mallit

Kuva 2. Iskunvaimentimen esijännityksen säätäminen: XR 1200X

Kuva 3. Iskunvaimentimen esijännitysakselin asennot (tyypillinen)

XL 883L/N, XL1200X/V ja tietyt XL1200CP-mallit on määritetty käytettäväksi yksin. Moottoripyörän ajo-ominaisuudet heikentyvät merkittävästi, mikäli kyydissä on kuormaa tai matkustaja. Tietoja kahdelle tarkoitetuista istuimista, matkustajan jalkatuista ja valinnaisista iskunvaimentimista saat Harley-Davidson-jälleenmyyjältä.

Taulukko 1. Suositeltu esijännitys: viisiasentoinen

KUORMA*	ASENTO**
Alle 750 kg (165 lb)	1
75–89 kg (165–195 lb)	2
89–102 kg (195–225 lb)	3
102–116 kg (225–255 lb)	4
116 kg (255 lb) - sallittu lisäpaino. Katso lisätietoja kohdista Tekniset tiedot → Tekniset tiedot → Painot: XL 883 -mallit ja Tekniset tiedot → Tekniset tiedot → Painot: XL 1200 -mallit ja XR 1200X.	5
Lisää kuljettajan, matkustajan, ajovarusteiden, lisälaitteiden ja kuorman paino. *Katso Hallintalaitteet ja mittaristo → Iskunvaimentimien esijännitys: Kaikki mallit → Iskunvaimentimen esijännitysakselin asennot (tyypillinen).

Taulukko 2. Suositeltu esijännitys: Kolmiasentoinen

KUORMA*	NUMERO
Alle 750 kg (165 lb)	1
75–102 kg (165–225 lb)	2
102 kg (225 lb) - sallittu lisäpaino. Katso lisätietoja kohdista Tekniset tiedot → Tekniset tiedot → Painot: XL 883 -mallit ja Tekniset tiedot → Tekniset tiedot → Painot: XL 1200 -mallit ja XR 1200X .	3
*Lisää kuljettajan, matkustajan, ajovarusteiden, lisälaitteiden ja kuorman paino.

Taulukko 3. Suurin sallittu lisäpaino: Sportster-mallit

MALLI	SUURIN KUORMA
MALLI	lb	kg
XL 883L	437	198.2
XL 883N	435	197.3
XL 883R	427	193.7
XL 1200C/C ANV/CP	418	189.6
XL 1200CA	427	193.7
XL 1200CB	427	193.7
XL 1200X	433	196.4
XL 1200V	445	201.8
XR 1200X	427	193.7
