Käynnistyskytkin

HUOMAUTUS

Jotta moottoria voitaisiin käyttää, moottorin pysäytyskytkimen ON oltava RUN-asennossa.

Lisätietoja on kohdassa Kuva 1. Käynnistyskytkin sijaitsee ohjaustangon oikealla puolella. Käyttäminen → Moottorin käynnistäminen sisältää yksityiskohtaiset toimintaohjeet.

Käännä moottorin pysäytyskytkin RUN-asentoon ja aseta vaihde vapaalle. Vapaan vaihteen merkkivalon (vihreä) tulisi syttyä.
Lisätietoja on kohdassa Hallintalaitteet ja mittaristo → Virtakytkin → Virtakytkin: Sportster-mallit. Käännä virtalukko IGNITION-asentoon ja käynnistä moottori painamalla START-kytkintä.

Moottorin pysäytyskytkin

Lisätietoja on kohdassa Kuva 1. Moottorin pysäytyskytkimellä (7) voit käynnistää (ON) tai sammuttaa moottorin (OFF). Moottorin pysäytyskytkin sijaitsee ohjaustangon oikealla puolella. Voit sammuttaa moottorin painamalla pysäytyskytkimen yläosaa ja käynnistää moottorin painamalla kytkimen alaosaa.

HUOMAUTUS

Moottorin pysäytyskytkimen on oltava RUN-asennossa, jotta moottoria voidaan käyttää.
Moottorin virta tulee katkaista moottorin pysäytyskytkimellä.

Sammuta moottori painamalla pysäytyskytkimen yläosa OFF-asentoon.
Lisätietoja on kohdassa Hallintalaitteet ja mittaristo → Virtakytkin → Virtakytkin: Sportster-mallit. Katkaise moottorista sytytysvirta kokonaan kääntämällä virta-avain OFF-asentoon.

Kaasukahva

Lisätietoja on kohdassa Kuva 1. Kaasukahva (9) sijaitsee ohjaustangon oikealla puolella ja sitä käytetään oikealla kädellä.

Matka-ajoa helpottaa jousikuormitteinen kitkansäätöruuvi (10), joka on kahvan kiinnikkeen juuressa (jos pyörässä ei ole vakionopeussäädintä).

1.	Sulje kaasu kääntämällä kaasukahvaa hitaasti myötäpäivään (eteenpäin) (moottorijarrutus).
2.	Avaa kaasu kääntämällä kaasukahvaa hitaasti vastapäivään (taaksepäin) (kiihdytys).
	VAROITUS Älä kiristä kitkansäätöruuvia niin paljon, ettei moottori enää palaudu itsestään tyhjäkäynnille. Ruuvin liiallinen kiristäminen voi aiheuttaa ajoneuvon hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00031b)
3.	Avaa kaasukahvan kitkansäätöruuvia siten, että kaasuläppä palautuu tyhjäkäyntiasentoon ottaessasi käden pois kahvalta.
4.	Lisää kaasukahvan kitkaa kiristämällä kitkansäätöruuvia. Tämä vaimentaa kaasuläpän liikettä.

HUOMAUTUS

Kaasukahvan kitkansäätöruuvia ei tule käyttää pysähtelevässä ajossa.

Kytkinvipu

VAROITUS

Älä pane sormia ohjausvivun ja kädensijan väliin. Käden virheellinen paikka voi estää vivun käytön ja aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00032a)

Lisätietoja on kohdassa Kuva 1. Kytkinvipu (1) sijaitsee ohjaustangon vasemmalla puolella ja sitä käytetään vasemman käden sormilla.

Vapauta kytkin vetämällä kytkinvipua hitaasti kahvaa kohti.
Kytke ykkösvaihde vaihdepolkimella. Lisätietoja on kohdassa Hallintalaitteet ja mittaristo → Vaihdepoljin.
Kytke vaihde käyttöön vapauttamalla kytkinvipu hitaasti.

Kytkinvivun yhteydessä ohjaustangon vasemmalla puolella on kytkinpainike. Se mahdollistaa moottorin käynnistämisen millä tahansa vaihteella (tai vapaalla), kunhan kytkinvipu on painettuna kahvaa kohti. Jos kytkintä ei vapauteta ja vaihde on kytkettynä, moottori ei käynnisty.

Äänimerkin painike

Lisätietoja on kohdassa Kuva 1. Äänimerkkiä käytetään painamalla ohjaustangon vasemmalla puolella sijaitsevaa äänimerkin painiketta (2).

Valonvaihtokytkin

Lisätietoja on kohdassa Kuva 1. Valonvaihtokytkin (3) sijaitsee ohjaustangon vasemmalla puolella. Kytkimessä on kaksi asentoa, joiden avulla voidaan valita lähi- tai kaukovalot.

Ota kaukovalo käyttöön painamalla valonvaihtokytkimen yläosaa.
Palauta lähivalo käyttöön painamalla valonvaihtokytkimen alaosaa.

Lisätietoja on kohdassa Hallintalaitteet ja mittaristo → MERKKIVALOT → Merkkivalorivi. Kaukovalon sininen merkkivalo palaa, kun kaukovalo on käytössä.

Suuntavilkkukytkimet

Lisätietoja on kohdassa Kuva 1. Ohjaustangon kummallakin puolella on suuntavilkkukytkin.

Oikeanpuoleisella suuntavilkkukytkimellä (11) käytetään etu- ja takaosan oikeanpuoleisia vilkkuja.
Vasemmanpuoleisella suuntavilkkukytkimellä (4) käytetään etu- ja takaosan vasemmanpuoleisia vilkkuja.

HUOMAUTUS

Etuosan suuntavilkut toimivat myös äärivaloina. Paikallisten säädöksien vuoksi tämä ominaisuus ei ole käytettävissä kaikkialla.

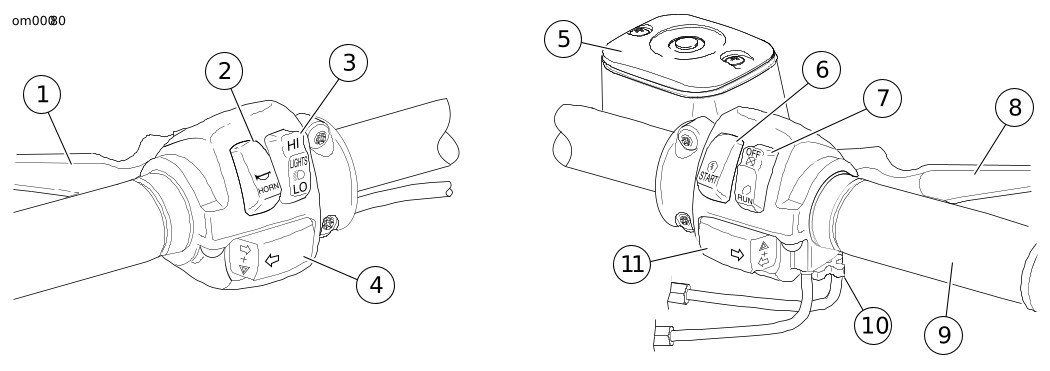

1	Kytkinvipu
2	Äänimerkin painike
3	Valonvaihtokytkin
4	Vasen suuntavilkkukytkin
5	Jarrunestesäiliö
6	Käynnistyskytkin
7	Moottorin pysäytyskytkin
8	Jarruvipu
9	Kaasukahva
10	Kaasukahvan kitkansäätöruuvi
11	Oikea suuntavilkkukytkin

Kuva 1. Ohjaustangon ohjaimet
