OBS!
Oljenivån kan inte mätas exakt på en kall motor. Vid granskning före körning ska motorcykeln stå lutad på sidstödet på plan mark och oljan ska då nå mellan pilarna på oljestickan när motorn är kall. Fyll inte på olja för att höja nivån till markeringen FULL på en KALL motor. (00185a)
Se Figur 1. Oljestickan finns nedtill på motorns högra sida.
Kontroll av oljenivå vid kall motor
Kontrollera oljenivån när motorn är KALL enligt följande:
- Se Figur 1. Vid granskning före körning ska motorcykeln stå lutad på sidstödet på plan mark och lossa sedan påfyllningslocket. Torka av oljestickan, stick tillbaka den i oljeutrymmet och dra åt locket ordentligt.
- Se Figur 2. Dra ut oljestickan och notera oljenivån. Oljenivån ska vara mellan de två markeringarna på oljestickan. Om oljenivån ligger på eller under den undre pilen ska du endast tillsätta tillräckligt med olja för att höja oljenivån till mellan de två markeringarna på oljestickan (rätt nivå för kall motor).
- Torka av eventuell olja från oljestickans gängor. Om det finns olja på gängorna kan denna tränga förbi oljestickans O-ring. Det skulle felaktigt kunna diagnostiseras som ett oljeläckage.
- Se Figur 2. Vid oljekontroll på kall motor ska du inte överskrida mittpunkten på oljestickan när du fyller på olja.
- Sätt tillbaka påfyllningslocket och dra åt ordentligt.
ANMÄRKNING
Kontroll av oljenivå vid varm motor
Kontrollera oljenivån när motorn är VARM enligt följande:
- Kör motorcykeln tills motorn uppnår normal arbetstemperatur.
- Ställ motorcykeln på sidstödet på plan mark och låt motorn vila i 1–2 minuter. Stäng av motorn.
- Dra ut oljestickan och torka av den. Sätt tillbaka oljestickan och dra åt locket ordentligt.
- Se Underhåll och smörjning → Motorolja → Rekommenderade motoroljor. Dra ut oljestickan och notera oljenivån. Fyll endast på tillräckligt med olja för att höja nivån till markeringen FULL på oljestickan. Överfyll aldrig oljetanken. Använd endast rekommenderad olja enligt specifikationen i Underhåll och smörjning → Motorolja.
- Sätt tillbaka påfyllningslocket och skruva på det ordentligt.
ANMÄRKNING
Motorn kommer att behöva längre uppvärmningstid i kallare väder.
OBS!
Se till att oljenivån aldrig ligger under oljestickans nedre markering. Allvarliga skador kan annars bli följden. (00189a)
OBS!
Överfyll aldrig oljetanken. Överskottet kan tryckas ut i luftfiltret och leda till att vissa komponenter förstörs och/eller inte arbetar på ett korrekt sätt. (00190b)
- Kontrollera oljenivån vid varje tankning.
- Se Schemalagt underhåll → Serviceintervaller → Serviceintervaller: 2014 Dyna-modeller för rekommenderade oljebytesintervallen.
Figur 1. Kontrollera oljenivån i oljetanken
| 1 | Undre pil (tillsätt olja) |
| 2 | Kontrollnivå vid kall motor |
| 3 | Övre pil (nivå för varm motor) |

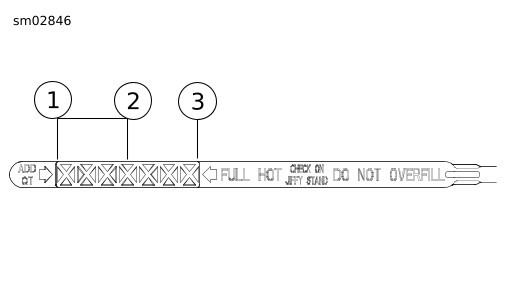

Figur 2. Mätsticka för motorolja
