Sol taraftaki kolun sıkıştırılması, debriyaj ana silindirini harekete geçirir ve motorun sağ taraftaki kapağına monte debriyaj tahrik silindirine basınç uygular. Tahrik silindiri pistonu, debriyajı serbest bırakmak üzere debriyaj bırakma yatağına uzanır ve temas eder.
Debriyaj sıvısı seviyesini düzenli olarak kontrol edin. Bkz. Bakım Programı → Düzenli Servis Aralıkları → Düzenli Servis Aralıkları: 2015 V-Rod Modelleri . Sıvı seviyesini şu şekilde kontrol edin:
1. Motosikleti ve gidonu, ana merkezi rezervuar tankı düz olacak şekilde konumlandırın.
2. Bkz. Şekil 1. Rezervuar gözetleme camına bakın. Sıvı varsa seviye gözetleme camı koyu görünür. Gözetleme camının tamamı koyu renk değilse bir sonraki adıma geçin.
DIKKAT
DOT 4 Brake Fluid, temas ettiğinde boyalı ve karoser panosu yüzeylerine hasar verir. Frenler üzerinde çalışırken her zaman dikkatli olun ve yüzeyleri dökülmelere karşı koruyun. Buna uymadığınız takdirde, estetik hasar meydana gelebilir. (00239c)
3. Debriyaj ana silindir kapağındaki tüm kir ve birikintileri temizleyin. İki debriyaj ana silindir kapağı vidasını sökün. Kapağı çıkarın.
4. Debriyaj ana merkezi rezervuar tankındaki sıvının, rezervuar iç arka duvarının üstündeki FILL (dolum) seviye işaretinde olduğunu doğrulayın. Sıvı seviyesi düşükse, bir Harley-Davidson bayisinden temin edebileceğiniz DOT 4 HİDROLİK FREN SIVISI (Parça No. 99953-99A) ekleyin.
NOT
Debriyaj ana merkezi rezervuar tankını gereğinden fazla doldurmayın. Debriyaj sürtünme diskleri zamanla aşındığından, debriyaj silindirindeki piston sıvıyı rezervuara geri zorlayarak dışarı taşmasına neden olabilir. Debriyaj sıvı seviyesi dolunun üzerinde olursa debriyaj zarar görebilir.
DIKKAT
Hidrolik debriyajda DOT 4 hidrolik fren sıvısı kullanılır. Diğer sıvı tipleri uyumlu olmadığından ve donanıma zarar verebileceğinden bunları kullanmayın. (00353b)
DIKKAT
Ana fren silindiri rezervuarına kir veya tortu girmesine izin vermeyin. Rezervuar tankındaki kir veya birikinti, uygunsuz çalışma ve ekipman hasarına neden olabilir. (00205c)
UYARI
DOT 4 fren sıvısıyla temas sonucunda ciddi sağlık sorunları meydana gelebilir. Doğru bir cilt ve göz korumasının eksikliği, ölüm veya ciddi yaralanmayla sonuçlanabilir.
  • Solunursa: Sakin olun, açık havaya çıkın ve tıbbi yardım alın.
  • Cilde temas ederse: Bulaşmaya maruz kalan giysileri çıkarın. Hemen 15-20 dakika boyunca cildi bol su ile yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
  • Gözlere kaçarsa: Göz kapağınızı açık tutarak akan suda gözlerinizi en az 15 dakika boyunca yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
  • Yutulursa: Ağzınızı çalkalayın ve bolca su için. Kusmaya çalışmayın. Zehir Kontrolle İletişime Geçin. Acil tıbbi yardım gereklidir.
  • Daha fazla bilgi için sds.harley-davidson.com adresinde bulunan Güvenlik Veri Sayfası'na (SDS) bakın.
(00240e)
5. Debriyaj ana silindir kapağı contasında yarık, kesik, çatlak veya diğer hasar izlerinin olup olmadığını kontrol edin. Gerekirse contayı değiştirin. Kapağı ve kapak contasını ana merkezi rezervuar tankının üzerine dikkatlice yerleştirin. İki adet kapak vidasıyla sağlamlayın. Vidaları sıkın: 0,7–0,9 N·m (6–8 in-lbs).
NOT
Debriyaj ana silindir rezervuar tankındaki sıvı seviyesi doğru olmasına rağmen debriyaj düzgün bir şekilde çalışmıyorsa, servis el kitabına bakın veya servis için bir Harley-Davidson bayisiyle görüşün.

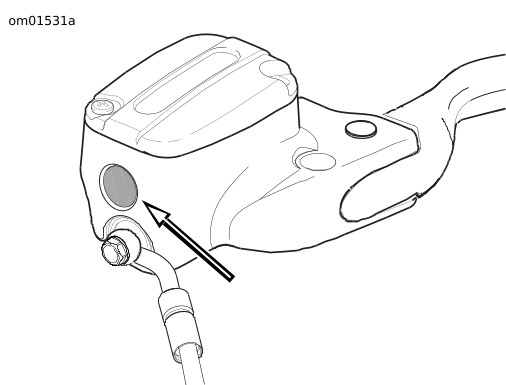

Şekil 1. Debriyaj Rezervuarı Gözetleme Camı
