Spínač elektrického štartéra
POZNÁMKA
Aby bolo možné ovládať motor, musí byť spínač motora OFF/RUN (vypnuté/jazda) v polohe RUN (jazda).
Pozrite Obrázok 1. Spínač elektrického štartéra sa nachádza v skupine ovládacích prvkov na pravej rukoväti. Podrobný popis použitia je popísaný v časti Použitie → Štartovanie motora.
  1. Prepnite spínač motora OFF/RUN (vypnuté/jazda) do polohy RUN (jazda). Zaraďte na prevodovke neutrál. Mala by sa rozsvietiť kontrolka neutrálu (zelená).
  2. Pozrite Ovládacie prvky a kontrolky → Spínač zapaľovania → Spínač zapaľovania. Otočte spínač zapaľovania do polohy IGNITION (zapaľovanie). Stlačením spínača START (štart) naštartujte motor.
Spínač motora OFF/RUN (vypnuté/jazda)
Pozrite Obrázok 1. Spínač motora OFF/RUN (vypnuté/jazda) (7) ZAPÍNA a VYPÍNA napájanie zapaľovania. Spínač motora OFF/RUN (vypnuté/jazda) sa nachádza na pravej rukoväti riadidiel. Stlačením hornej časti spínača OFF/RUN (vypnuté/jazda) vypnete napájanie zapaľovania a motor. Stlačením dolnej časti spínača motora OFF/RUN (vypnuté/jazda) zapnete napájanie.
POZNÁMKA
  • Aby mohol motor naštartovať a bežať, musí byť spínač motora OFF/RUN (vypnuté/jazda) v polohe RUN (jazda).
  • Motor by ste mali vypínať pomocou spínača motora OFF/RUN (vypnuté/jazda).
  1. Prepnite spínač motora OFF/RUN (vypnuté/jazda) do polohy OFF (vypnuté).
  2. Pozrite Ovládacie prvky a kontrolky → Spínač zapaľovania → Spínač zapaľovania. Ak chcete úplne vypnúť zapaľovanie motocykla, otočte kľúč zapaľovania do polohy OFF (vypnuté).
Rukoväť plynu
Pozrite Obrázok 1. Rukoväť plynu (9) sa nachádza medzi ovládacími prvkami na pravej strane riadidiel. Rukoväť plynu sa ovláda pravou rukou.
V spodnej časti rukoväte plynu (v prípade modelov bez tempomatu) sa nachádza pružinová skrutka na regulovanie škrtiacej klapky (10), ktorá umožní vodičom odpočívať na dlhých cestách.
1. Pomalým otáčaním rukoväte plynu v smere hodinových ručičiek (smerom k prednej časti) sa klapka zatvára (spomaľovanie).
2. Pomalým otáčaním rukoväte plynu proti smeru hodinových ručičiek (smerom k zadnej časti motocykla) sa klapka otvára (zrýchľovanie).
VÝSTRAHA
Neuťahujte skrutku na nastavenie tuhosti rukoväte plynu tak, že sa motor nebude môcť automaticky vrátiť do voľnobehu. Nadmerné utiahnutie skrutky môže spôsobiť stratu kontroly nad motocyklom, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00031b)
3. Povoľte skrutku na nastavenie tuhosti rukoväte plynu tak, aby sa škrtiaca klapka plynu vrátila do polohy voľnobehu, keď pustíte rukoväť.
4. Ak chcete zvýšiť tuhosť otáčania rukoväte plynu, utiahnite skrutku na nastavenie tuhosti rukoväte plynu. Stlmí sa tým otáčanie rukoväte.
POZNÁMKA
Skrutku na nastavenie tuhosti rukoväte plynu nepoužívajte za normálnych podmienok jazdy.
Páčka spojky
VÝSTRAHA
Nenechávajte prsty medzi páčkou a rukoväťou riadidiel. Nevhodná poloha ruky môže ovplyvniť fungovanie páčky a následne spôsobiť stratu kontroly nad motocyklom, čo môže mať za následok smrť alebo ťažké zranenie. (00032a)
Pozrite Obrázok 1. Páčka spojky (1) sa nachádza na ľavej strane riadidiel. Páčka spojky sa ovláda prstami ľavej ruky.
  1. Ak chcete spojku odpojiť, pomaly pritiahnite páčku spojky smerom k rukoväti riadidiel.
  2. Zaraďte prvý prevodový stupeň pomocou radiacej páky. Pozrite Ovládacie prvky a kontrolky → Ovládacie prvky na rukovätiach riadidiel: Základy používania.
  3. Aktivujte spojku pomalým uvoľnením páčky spojky.
Spínač spojky je zabudovaný do skupiny spínačov na ľavej strane riadidiel. Umožňuje vodičovi naštartovať motocykel s akýmkoľvek zaradeným prevodovým stupňom (alebo neutrálom). Páčka spojky však musí byť stlačená. Ak nie je spojka uvoľnená a na motocykli je zaradená rýchlosť, motor nebude možné naštartovať.
Spínač klaksóna
Pozrite Obrázok 1. Klaksón sa ovláda stlačením spínača klaksóna (2) na ľavej strane riadidiel.
Prepínač svetlometov
Pozrite Obrázok 1. Prepínač svetlometov (3) sa nachádza na ľavej strane riadidiel. Tento prepínač má dve polohy, v ktorých sa aktivuje diaľkové alebo stretávacie svetlo.
Pozrite Ovládacie prvky a kontrolky → KONTROLKY → Kontrolky. Po zapnutí diaľkového svetlometu sa rozsvieti kontrolka diaľkového svetla (2) (modrá).
Spínače smeroviek
Pozrite Obrázok 1. Skupiny ovládacích prvkov na každej strane riadidiel obsahujú jeden spínač smeroviek.
POZNÁMKA
Predné smerovky fungujú aj ako denné svetlá. Z dôvodu odlišností v predpisoch nemusí byť táto funkcia dostupná vo všetkých krajinách.

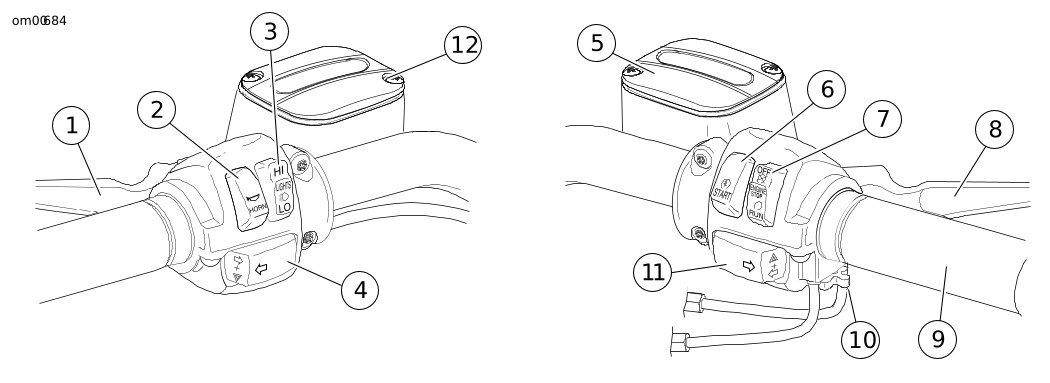

1Páčka spojky
2Spínač klaksóna
3Prepínač svetlometov
4Spínač ľavých smeroviek
5Predná nádržka hlavného brzdového valca
6Spínač elektrického štartéra
7Spínač motora OFF/RUN (vypnuté/jazda)
8Páčka brzdy
9Rukoväť plynu
10Skrutka na nastavenie tuhosti rukoväte plynu
11Spínač pravých smeroviek
12Nádržka hlavného valca spojky
Obrázok 1. Ovládacie prvky na riadidlách
