Odpojenie a demontáž
Pred kontrolou alebo odpojením batérie si najskôr prečítajte časť s informáciami o demontáži sedla.
1. Ak je motocykel vybavený systémom zabezpečenia so sirénou, majte pri sebe bezkontaktný elektronický kľúč. Otočte spínač zapaľovania do polohy IGN (zapaľovanie) a deaktivujte systém zabezpečenia.
2. Vyberte hlavnú poistku. Pozrite Údržba a mazanie → Poistky a relé.
3. Odmontujte vzduchový filter. Pozrite Údržba a mazanie → Vzduchový filter.
4. Pozrite Obrázok 1. Odpojte zadnú odvetrávaciu rúrku (2).
5. Posuňte O-krúžok (4) smerom nahor pri každom hrdle nasávania (1) a obnažte tri spojovacie prvky (5). Odskrutkujte spojovacie prvky a vytiahnite hrdlá nasávania.
6. Opatrne vysuňte spodný diel komory nasávania smerom nahor. V prednej časti sa nachádza priechodka, ktorá je natlačená na mosadzný kolík. V zadnej časti sa nachádza odvetrávacia rúrka, ktorá bola odpojená v predchádzajúcom kroku. Uvoľnite priechodku vpredu a zároveň vzadu vysuňte odvetrávaciu rúrku otvorom v spodnom diele komory nasávania.
UPOZORNENIE
Zakryte otvory skrine škrtiacich klapiek izolačnou páskou, aby sa do otvorov vstrekovania nedostali cudzie predmety. NEPOUŽÍVAJTE dielenskú tkaninu ani iné predmety, ktoré by mohli poškodiť povrch škrtiacich klapiek. (00212d)
7. Pozrite Obrázok 2. Zakryte nasávacie otvory vstrekovania.

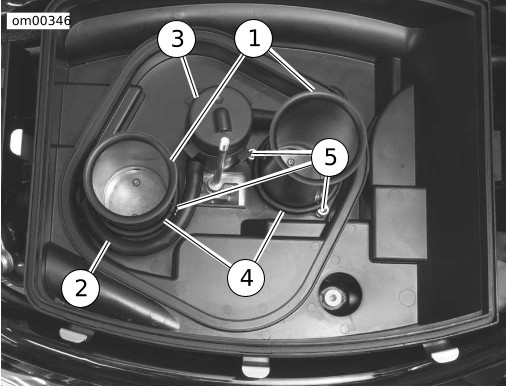

1Hrdlá nasávania
2Zadná odvetrávacia rúrka
3Separátor vzduchu a oleja
4O-krúžky
5Poistné spojovacie prvky (6)
Obrázok 1. Hrdlá nasávania

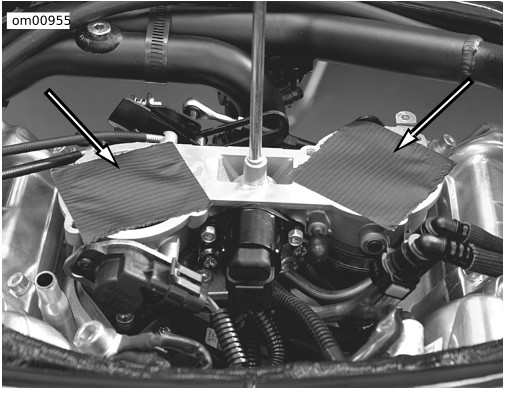

Obrázok 2. Zakrytie nasávacích otvorov vstrekovania
VÝSTRAHA
Najprv odpojte kábel od záporného pólu (-) batérie. Ak by sa kábel vedúci ku kladnému pólu (+) dotkol uzemnenej časti, ku ktorej je pripojený kábel vedúci k zápornému pólu (-), mohlo by dôjsť k preskočeniu iskry, ktorá by mohla spôsobiť výbuch batérie s následkom smrti alebo ťažkého zranenia. (00049a)
  1. Pozrite Obrázok 3. Odpojte záporný kábel od záporného pólu batérie.
  2. Odpojte kladný kábel od kladného pólu batérie.
  3. Potiahnutím uvoľnite upevňovací popruh batérie z príchytky. Po uvoľnení z dolnej príchytky popruh úplne odstráňte.
  4. Uchopte batériu a vytiahnite ju smerom von a mierne nahor z ochranného krytu batérie.

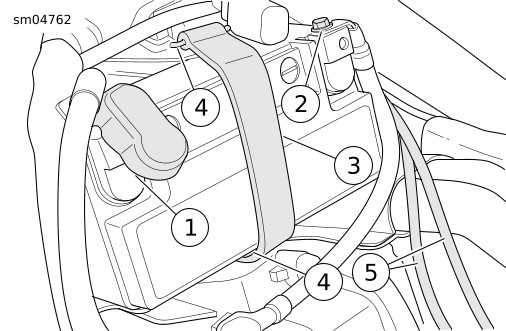

1Skrutka kladného pólu batérie (pod gumeným návlekom)
2Skrutka záporného pólu batérie
3Upevňovací popruh
4Príchytky (pútka pre ukotvenie popruhu, jedno je umiestnené pod priehradkou na batériu)
5Lanká ovládania plynu
Obrázok 3. Batéria
Montáž a pripojenie
1. Otočte spínač zapaľovania do polohy OFF (vypnuté).
2. Pripnite upevňovací popruh k dolnej časti ochranného krytu batérie.
3. Pozrite Obrázok 3. Zasuňte plne nabitú batériu do ochranného krytu batérie. Póly batérie musia smerovať nahor, záporný pól sa nachádza bližšie k pravej strane.
POZNÁMKA
Batéria musí celou plochou spočívať na dne priehradky na batériu. Uistite sa, či nedosadá iba na predný okraj priehradky.
4. Pozrite Obrázok 3. Skontrolujte správne vedenie lanka škrtiacej klapky plynu.
5. Pretiahnite popruh cez hornú časť batérie. Zaistite popruh v pútku na hornej strane batérie.
VÝSTRAHA
Lanko pre ovládanie škrtiacej klapky plynu nesmie byť nikdy vedené cez batériu. V dôsledku prípadného skratu by mohlo dôjsť k požiaru s následkami ťažkého zranenia alebo smrti. (00494c)
VÝSTRAHA
Najprv pripojte kladný kábel batérie (+). Ak by sa kábel vedúci ku kladnému pólu (+) dotkol uzemnenej časti, ku ktorej je pripojený kábel vedúci k zápornému pólu (-), mohlo by dôjsť k preskočeniu iskry, ktorá by mohla spôsobiť výbuch batérie s následkom smrti alebo ťažkého zranenia. (00068a)
UPOZORNENIE
Pripojte káble ku správnym pólom batérie. V opačnom prípade by mohlo dôjsť k poškodeniu elektrickej sústavy motocykla. (00215a)
UPOZORNENIE
Svorky na póloch batérie príliš neuťahujte. Použite odporučené hodnoty uťahovacieho momentu. Nadmerné utiahnutie svoriek batérie môže viesť k ich poškodeniu. (00216a)
6. Zasuňte skrutku cez oko kladného (červeného) kábla a zaskrutkujte ju do závitového otvoru kladného pólu batérie.
7. Utiahnite skrutku uťahovacím momentom 6,8–7,9 N·m (60–70 in-lbs).
8. Zasuňte skrutku cez oko záporného kábla (čierny) a zaskrutkujte ju do závitového otvoru záporného pólu batérie.
9. Utiahnite skrutku uťahovacím momentom 6,8–7,9 N·m (60–70 in-lbs).
UPOZORNENIE
Udržujte batériu čistú a jej póly chráňte pred koróziou nanesením tenkej vrstvy vazelíny. V opačnom prípade by mohlo dôjsť k poškodeniu pólov batérie. (00217a)
10. Naneste tenkú vrstvu vazelíny alebo spomaľovača korózie na póly batérie.
11. Odstráňte zakrytie nasávacích otvorov vstrekovania.
12. Pozrite Obrázok 4. Skontrolujte tesnenie v spodnom diele komory nasávania. Tesnenie je na mieste ukotvené pomocou troch vodiacich kolíkov na styčnej ploche.
POZNÁMKA
Poškodené tesnenia vymeňte.
13. Umiestnite spodný diel komory nasávania nad jednotku vstrekovania. Skontrolujte, či je tento diel nasmerovaný dlhšou skosenou stranou smerom k predku motocykla. Diel nasaďte na teleso vstrekovania tak, že montážny čap prejde pravouhlým otvorom na dne komory.
14. Pozrite Obrázok 1. Otvorom v zadnej časti dna komory prevlečte odvetrávaciu rúrku. Pretiahnite rúrku až do utesnenia.
15. Zarovnajte prednú priechodku na spodnom dieli komory nasávania s mosadzným kolíkom. Zatlačte spodný diel komory nasávania pevne nadol. Skontrolujte, či je otvor na dne komory v jednej rovine s hornou časťou telesa vstrekovania.
POZNÁMKA
V nasledujúcom kroku sa vykoná hrdiel nasávania. Na každom hrdle nasávania sa nachádza indexová značka. Zarovnajte túto značku so zodpovedajúcou značkou na spodnom diele komory nasávania.
16. Pozrite Obrázok 4. Zarovnajte indexové značky. Namontujte hrdla nasávania, najdlhšie hrdlo smerom dopredu. Všetky spojovacie prvky najskôr priskrutkujte rukou a pritom skontrolujte, či nemajú porušený závit. Utiahnite tri spojovacie prvky na každom hrdle nasávania uťahovacím momentom 6 N·m (53 in-lbs).
17. Posuňte O-krúžky po oboch hrdlách nasávania, aby dosadli na tri spojovacie prvky. Nasuňte odvetrávaciu rúrku na tvarovku pre pripojenie odvetrávacej rúrky v zadnej časti.
18. Namontujte vložku vzduchového filtra, uzáver vzduchového filtra, krídlovú maticu, vrchný diel komory nasávania, pripojte elektrický konektor na komoru nasávania a namontujte kryt komory nasávania. Sklopte sedlo.
19. Namontujte hlavnú poistku. Pozrite Údržba a mazanie → Poistky a relé.

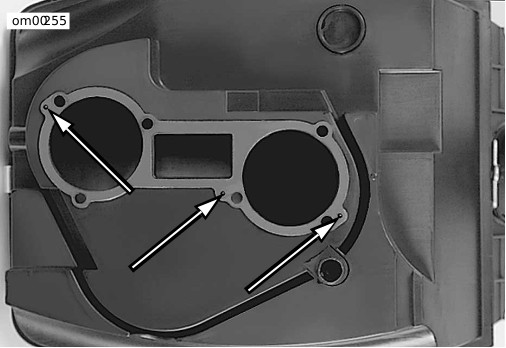

Obrázok 4. Tesnenie vzduchového filtra a vodiace kolíky

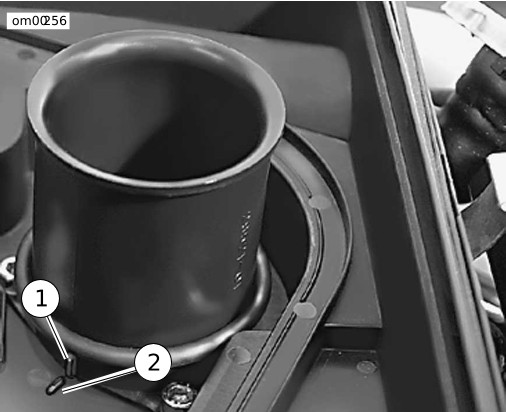

1Indexová značka na hrdle nasávania
2Indexová značka komory nasávania
Obrázok 5. Indexové značky na hrdle nasávania a na komore nasávania
