Tachometer
WARNUNGDie Geschwindigkeiten den Straßenbedingungen anpassen und niemals die vorgeschriebene Höchstgeschwindigkeit überschreiten. Bei überhöhten Geschwindigkeiten kann es zum Verlust der Kontrolle über das Fahrzeug kommen, was zu schweren oder tödlichen Verletzungen führen kann. (00008a)
Siehe Abbildung 1. Der Tachometer (1) registriert die Geschwindigkeit in Kilometer pro Stunde (nur internationale Modelle) oder Meilen pro Stunde (nur US-Modelle). Für manche Märkte ist der Tachometer für beide Einheiten kalibriert.
Die Instrumenten-Hintergrundbeleuchtung wird nach einer kurzen Verzögerung eingeschaltet. Wenn sich die Lichtverhältnisse der Umgebung ändern, beispielsweise bei der Einfahrt in einen Tunnel, kann die Hintergrundbeleuchtung kurz flackern.
Drehzahlmesser
Der Drehzahlmesser misst die Motordrehzahl in Umdrehungen pro Minute (U/min).
- Alle Modelle außer FXDL, FXDLS: Siehe Abbildung 1. Die Umdrehungen pro Minute können vom Kilometeranzeigefenster (3) abgelesen werden.
- FXDL, FXDLS: Siehe Abbildung 1. Ein separater analoger Drehzahlmesser (2) zeigt die Motordrehzahl an.
Kilometeranzeigefenster
Siehe Abbildung 1. Drückt man den Tageskilometerschalter, wird die Kilometerzähleranzeige aktiviert. Die Stellung des Zündschalters spielt dabei keine Rolle.
Das Kilometeranzeigefenster auf dem Tachometer lässt sich außerdem auf folgende Anzeigen umschalten:
- Kilometerzähler gesamt
- Tageskilometerzähler A
- Tageskilometerzähler B
- Aktionsradius
- Zeit
- Gangnummer
- Drehzahlmesser (alle außer FXDL, FXDLS)
Zum Umschalten von Anzeige zu Anzeige den Tageskilometerschalter mehrmals betätigen. Siehe Bedienungselemente und Kontrollleuchten → Anzeigen im Kilometeranzeigefenster.

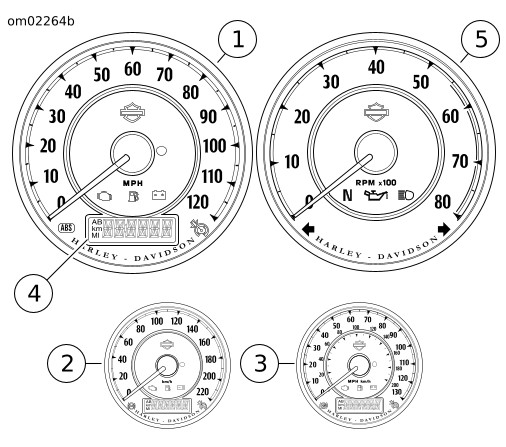

| 1 | Tachometer (mph) |
| 2 | Tachometer (km/h) |
| 3 | Tachometer (beides) |
| 4 | Kilometeranzeigefenster |
| 5 | Drehzahlmesser: FXDL, FXDLS |
Abbildung 1. Instrumente
