Ausbau

HINWEIS

Den Filter in regelmäßigen Abständen überprüfen. Bei Betrieb unter staubigen Bedingungen häufiger prüfen. Siehe Wartungsplanung → Wartungsprotokoll → Regelmäßige Wartungsintervalle: Harley-Davidson Dyna-Modelle 2017.
In dem Schlitz an der Rückseite der Schellenabdeckung kann ein Schraubendreher angesetzt werden.

Siehe Abbildung 1. Die Schlauchschelle in der Schellenabdeckung lösen.
Den Filter vom Luftschlauch trennen.

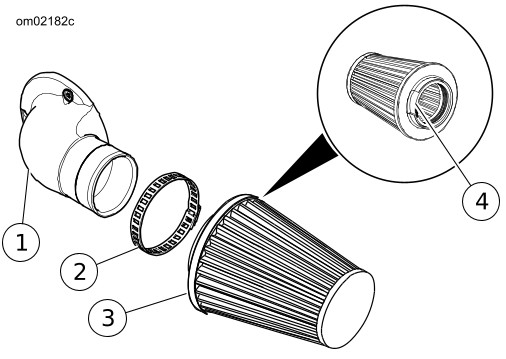

1	Ansaugrohr
2	Schlauchschelle
3	Filtereinsatz
4	Kerbe

Abbildung 1. Luftfilter: FXDLS

Einbau

HINWEIS

Bevor der Motor angelassen wird, den Luftfilter einbauen. Bei Nichtbefolgung dieser Anweisung kann Schmutz in den Motor gelangen und den Motor beschädigen. (00207a)

1.	Siehe Abbildung 2. Falls die Schelle (2) entfernt wurde, diese wieder am Filterelement (3) anbringen.
2.	Den Filter am Ansaugstutzen (1) anbringen, bis dieser vollständig über der Nut sitzt. HINWEIS Um Schäden an der Filtergrundplatte zu vermeiden, das Schneckengewinde ungefähr in der Mitte der Kerbe halten, wenn die Schelle festgezogen wird.
3.	Die Schelle um den Filterflansch auf folgendes Drehmoment anziehen: 3,4–4,5 N·m (30–40 in-lbs).

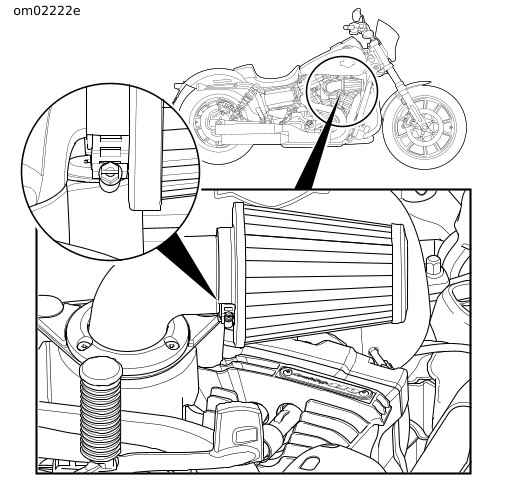

Abbildung 2. Luftfilterschlauchschelle: FXDLS
